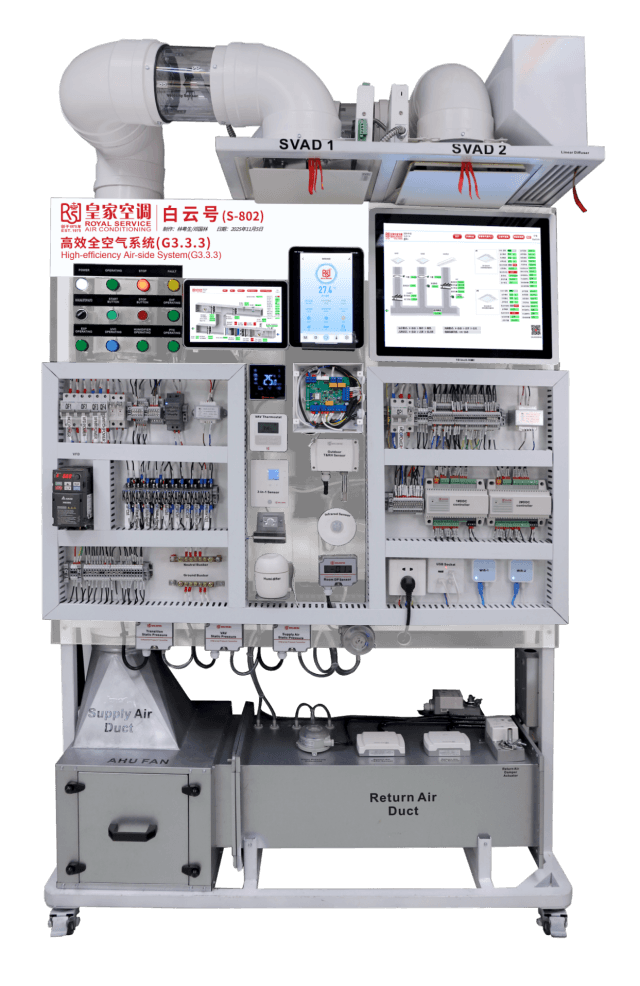

在暖通实训与教学中，皇家空调自主开发的G3.3.3 高效全空气系统模拟演示机（以下简称G3模拟机）是直观理解 VAV 变风量系统的优质平台。它完整复现了全空气系统从送风、温湿度、新风到季节切换的全套控制逻辑，今天我们一次性把核心运作模式讲清楚。

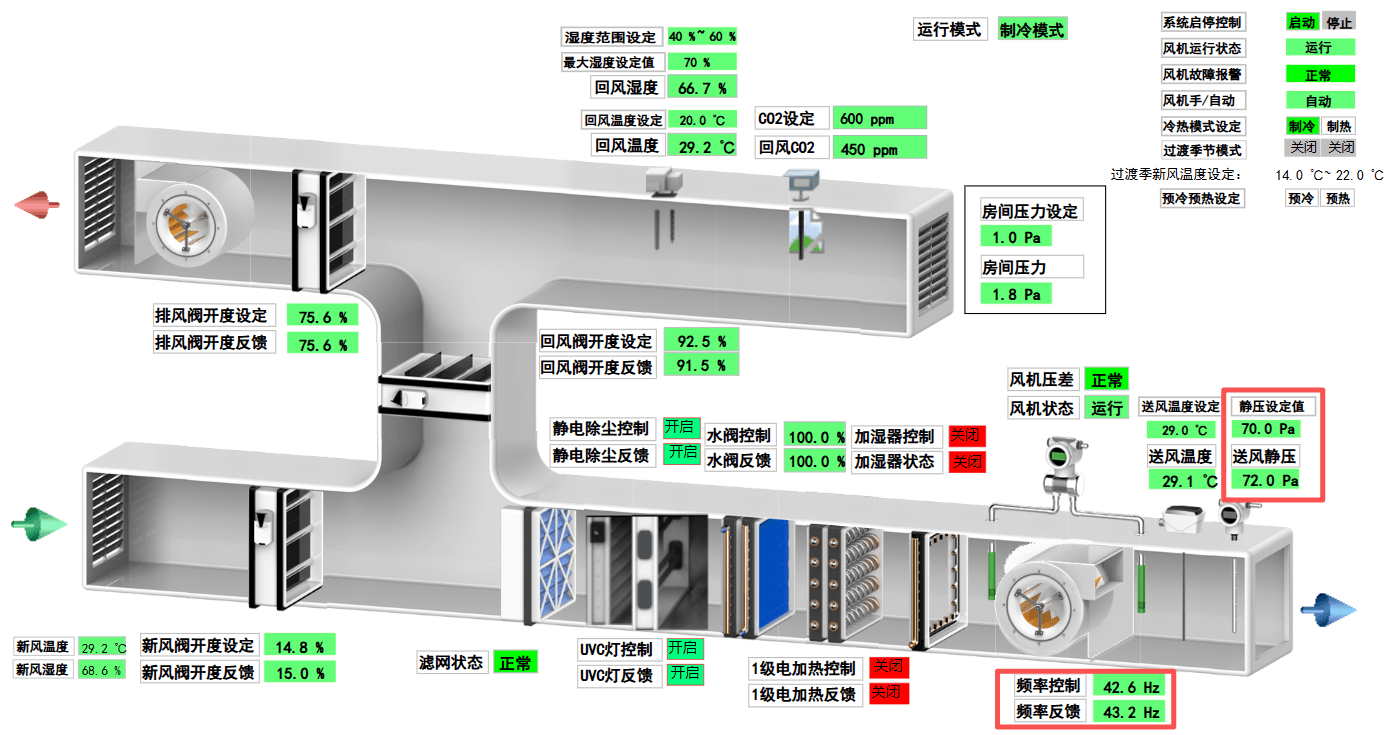

一、风机变频控制（定静压控制）

G3 模拟机采用定静压控制逻辑：

系统实时监测送风主管静压点，自动调整风机频率，让送风静压稳定等于设定值，保证末端风量稳定、系统高效运行。

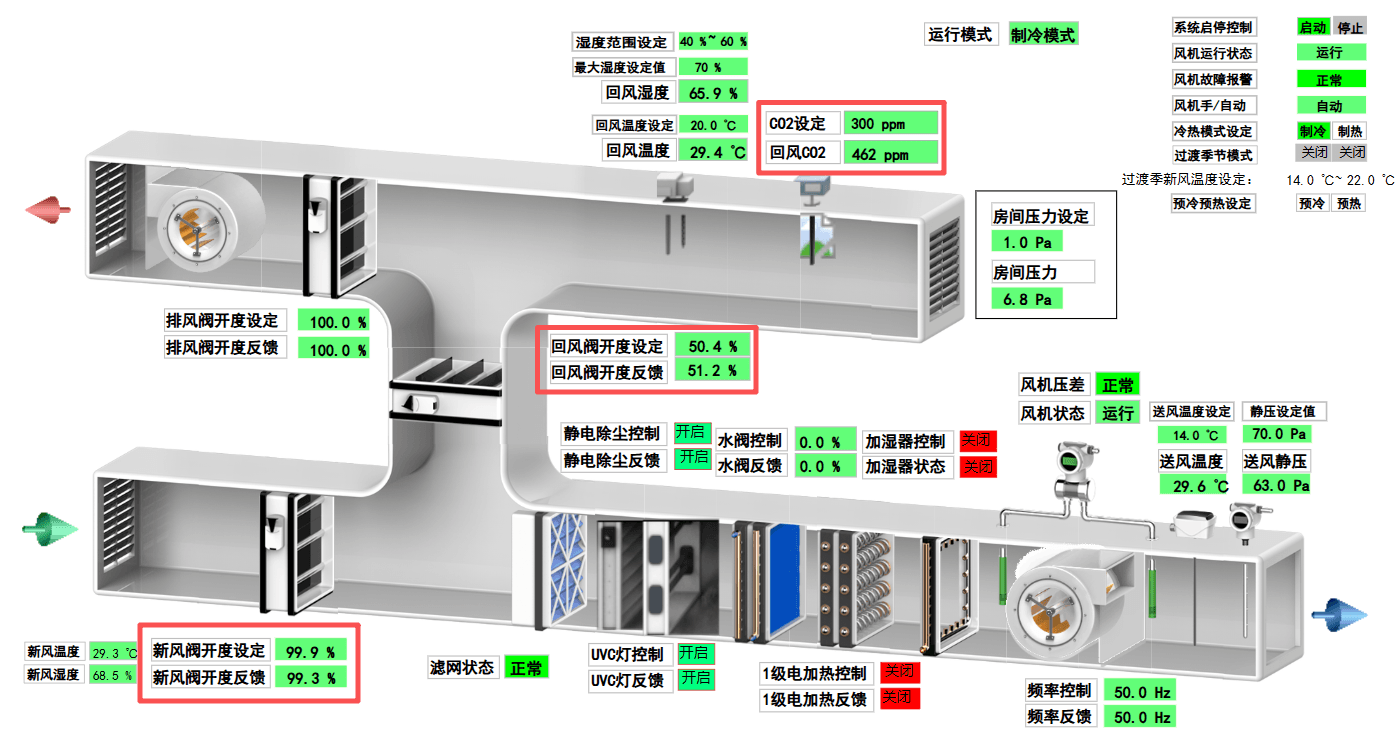

二、室内 CO₂浓度控制（普通制冷 / 制热下）

普通制冷、制热模式下，系统以CO₂浓度为核心调节新风：

1. 自动调节新风阀开度，使回风 CO₂浓度逼近设定值

2. 新风阀与回风阀按2:1 反比例联动

o 示例：新风阀 100% → 回风阀 = 1−100%/2=50%

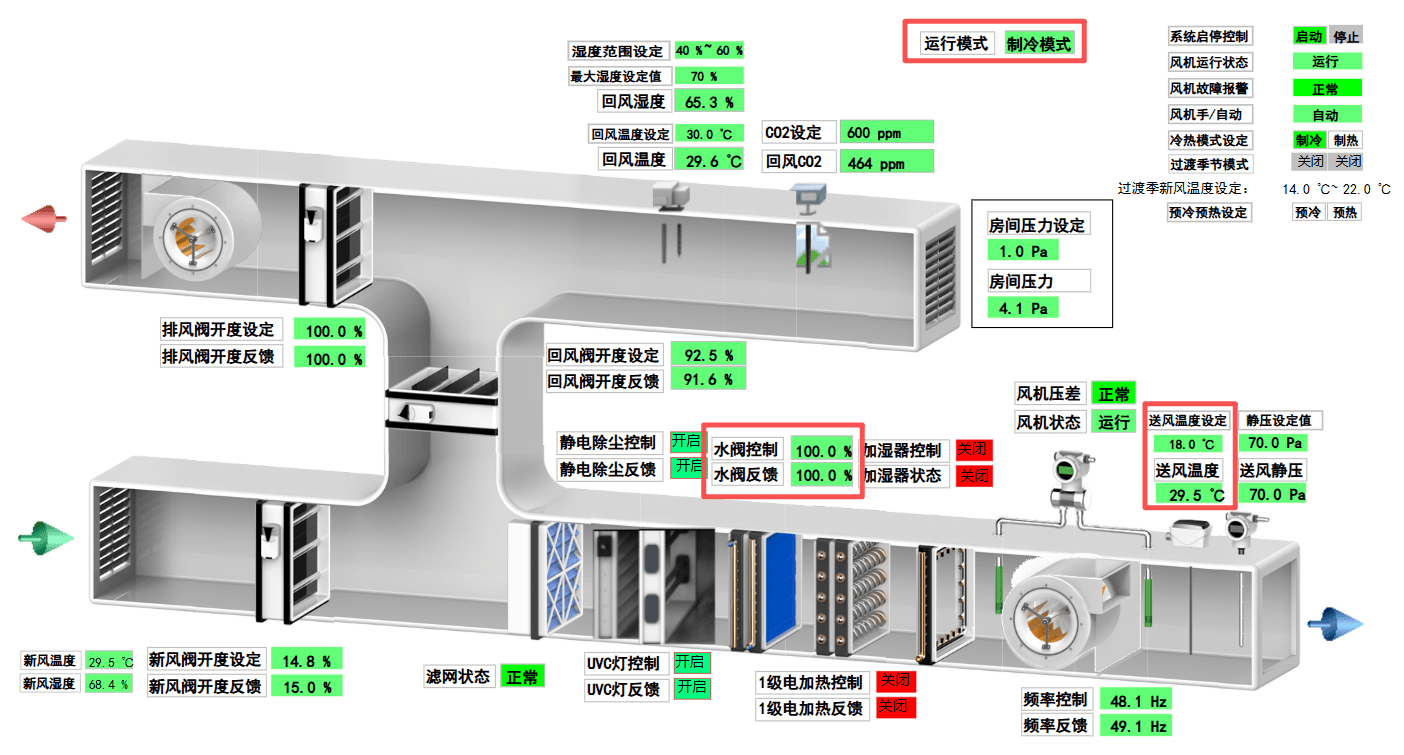

三、制冷模式：冷水阀控制

制冷运行时，系统通过调节冷水阀开度，精准维持送风温度 = 送风温度设定值，稳定室内制冷效果。

四、制热模式：热水阀 + 电加热控制

制热控制采用热水阀优先 + 电加热辅助逻辑：

1.先调节热水阀开度，稳定回风温度 = 设定值

2.热水阀全开后，若回风温度仍低于设定值 1℃，自动开启电加热补温

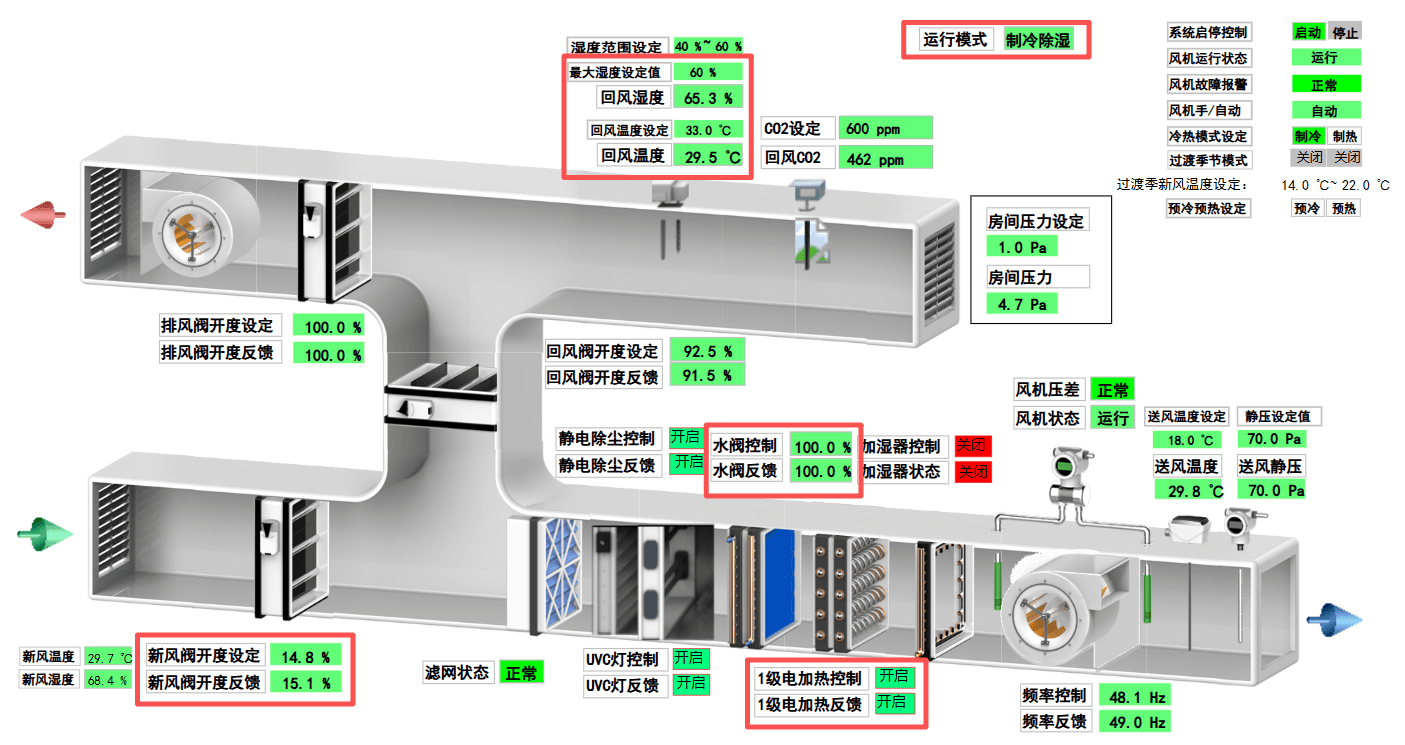

五、除湿控制（制冷除湿模式）

制冷模式下，回风湿度＞最大湿度设定值时，系统自动进入除湿模式：

1.冷水阀全开强化除湿

2.新风阀保持最小阀位（如 15%）

3.回风温度低于设定值 3℃ 时，启动电加热防过冷

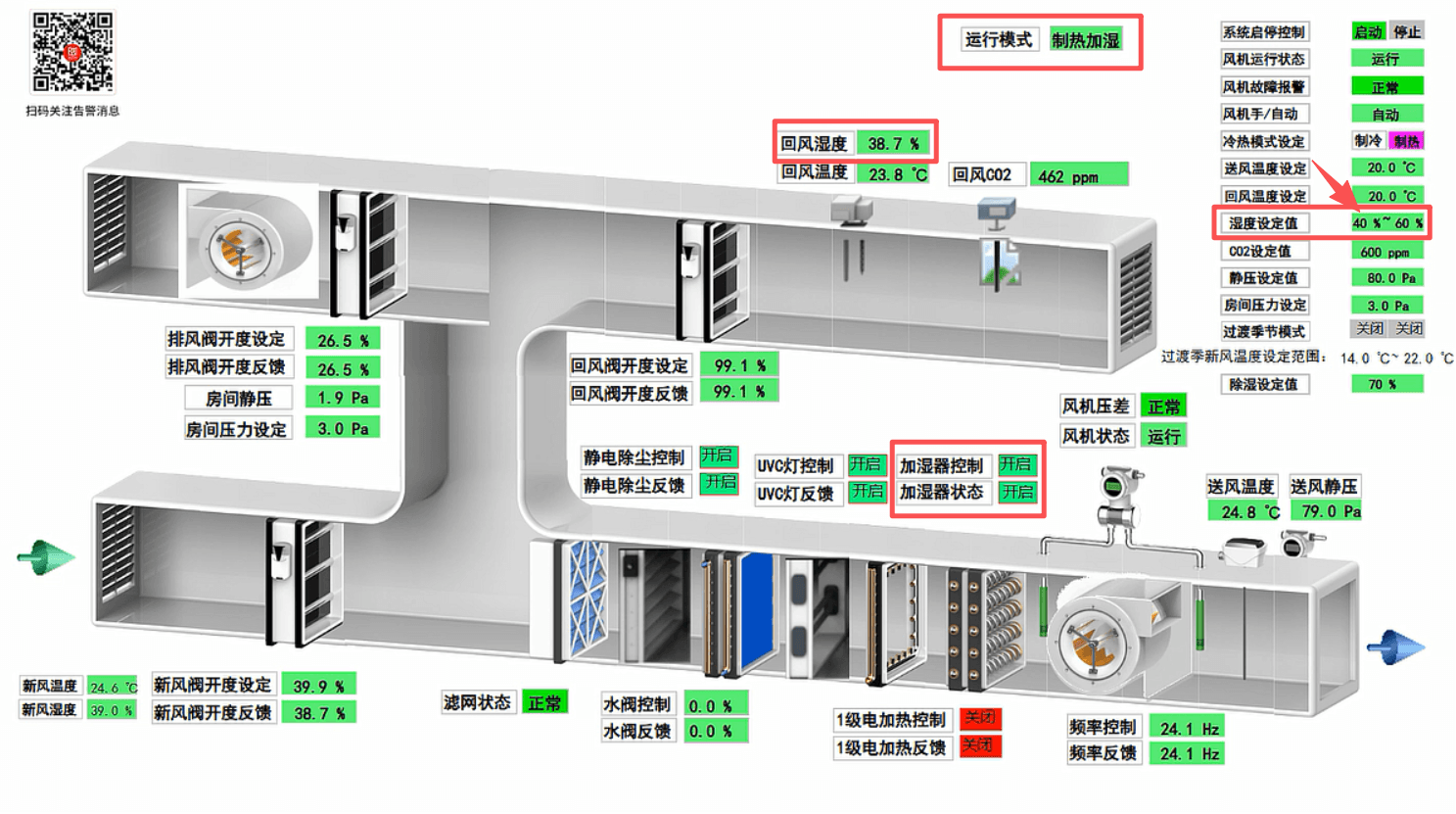

六、加湿控制（制热模式）

制热运行时，回风湿度＜最小湿度设定值，系统自动打开加湿器水阀，提升室内湿度至舒适范围。

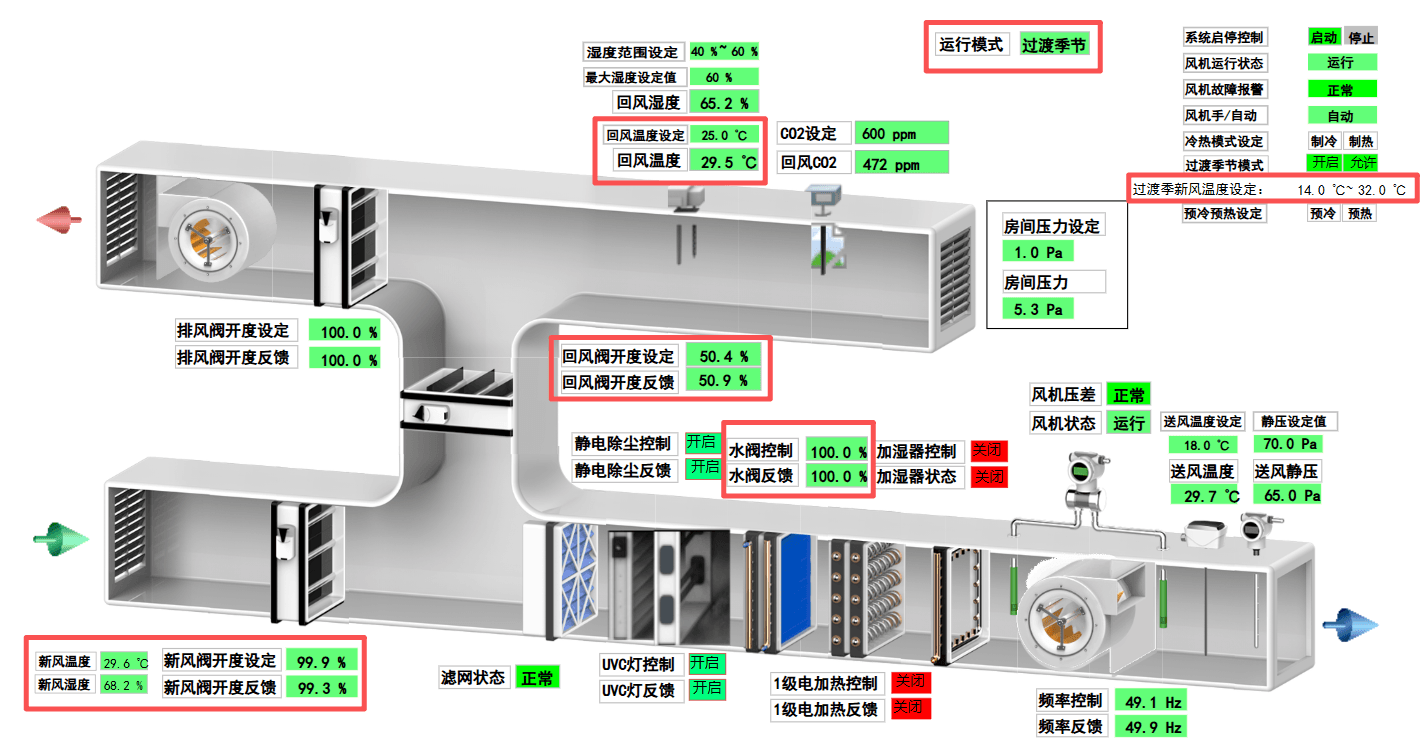

七、过渡季节控制（14℃~22℃）

室外温度落在 14℃~22℃ 区间，系统自动进入过渡季节能模式：

1.新风阀全开，回风阀全关

2.以全新风送风，调节冷水阀维持回风温度 = 设定值

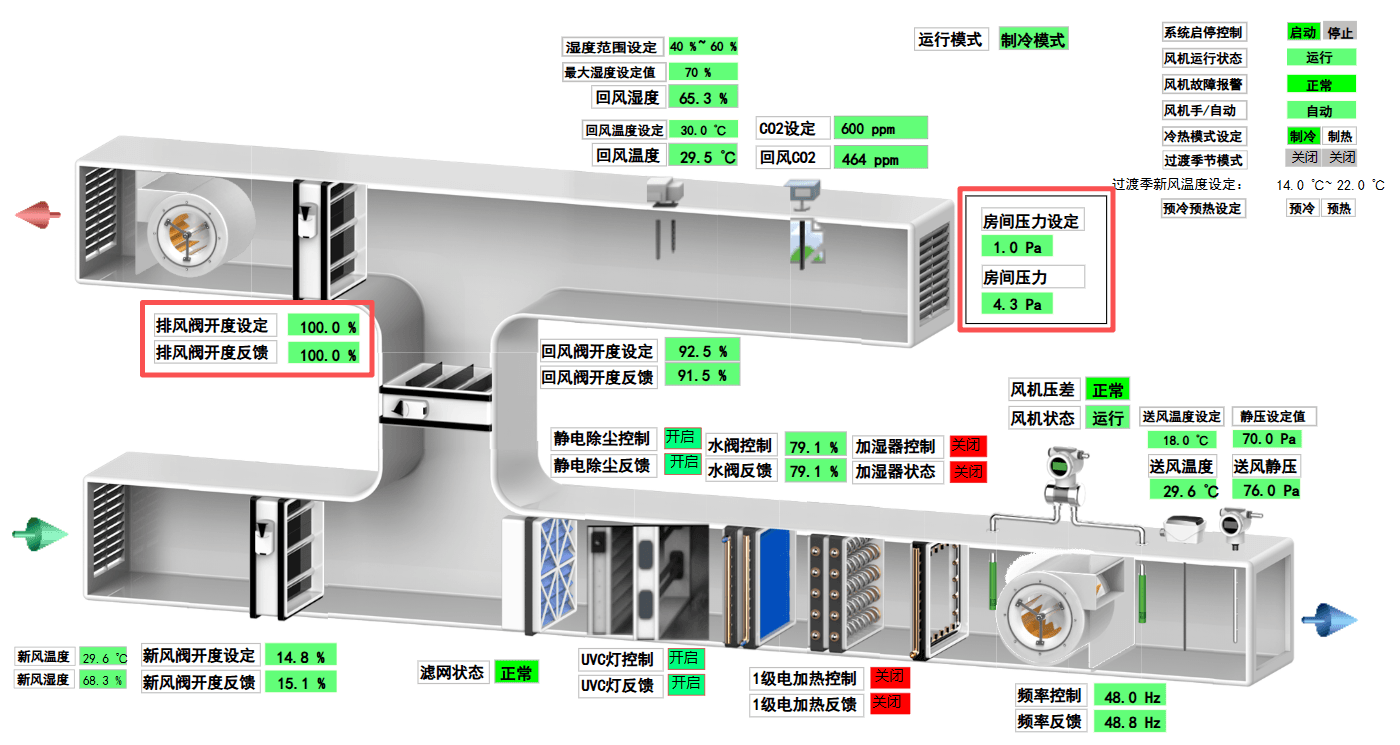

八、室内正压控制

系统通过调节排风阀开度，实时稳定室内正压，保证室内空气品质与压力平衡。

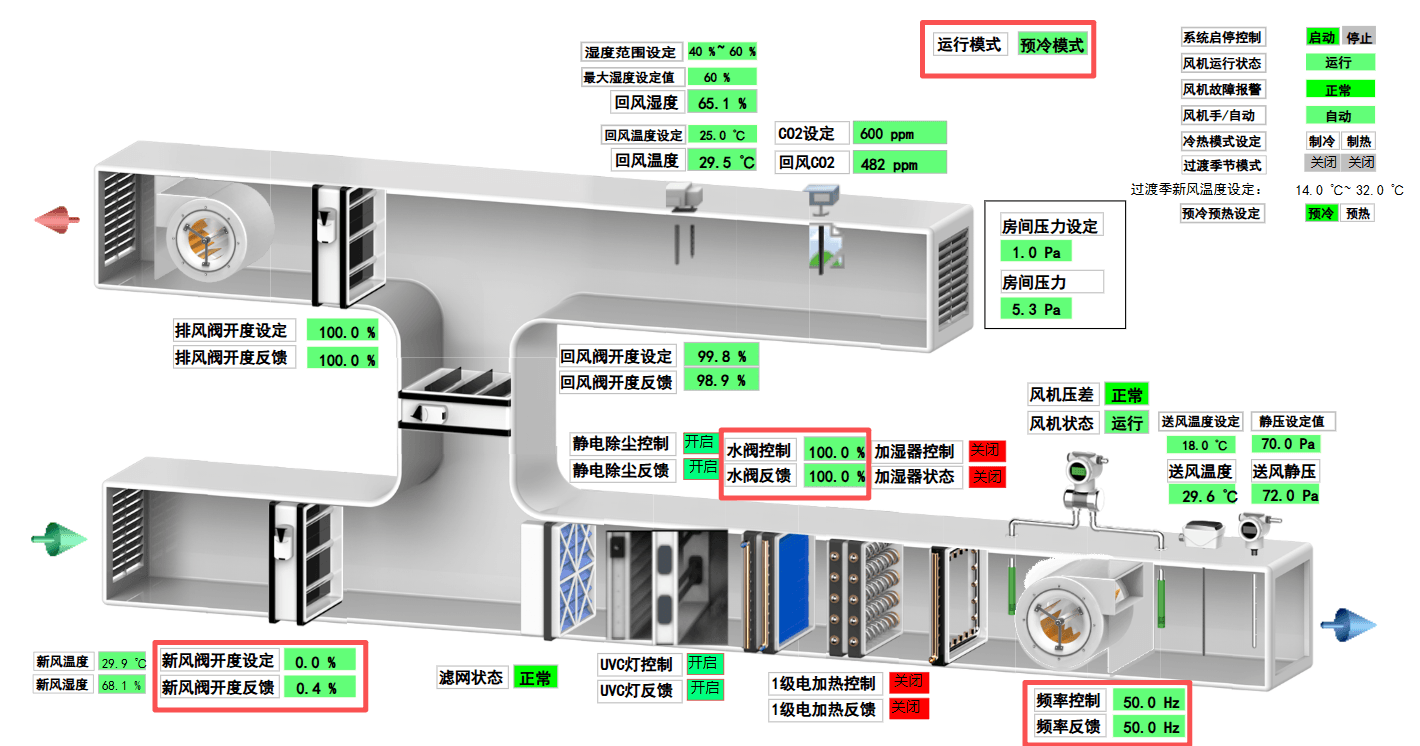

九、预冷模式控制逻辑

预冷模式分两种工况快速降温：

1.室外温度低于回风温度 2℃：新风全开 + 风机 50Hz + 冷水阀全开

2.室外温度不低于回风温度 2℃：新风全关 + 风机 50Hz + 冷水阀全开

3.达到温度或计时结束，自动切回普通制冷模式

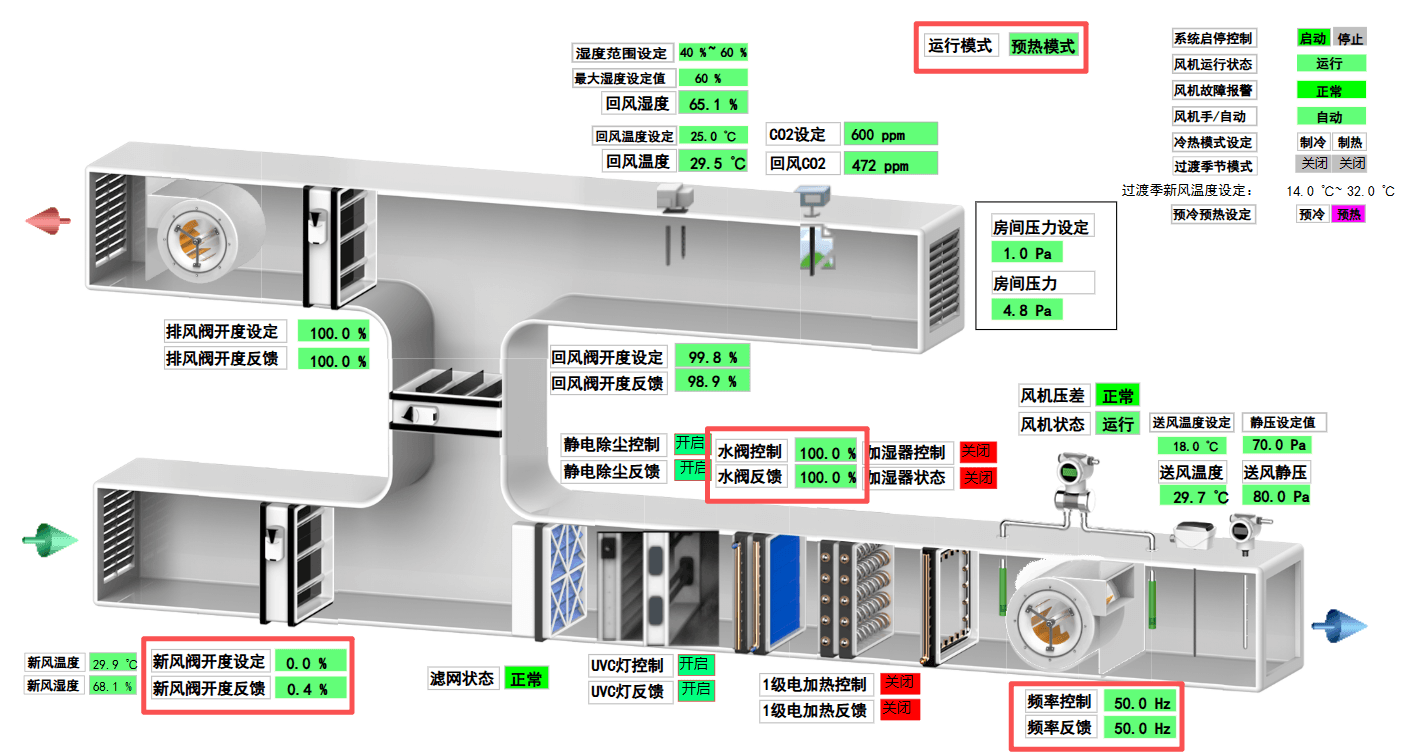

十、预热模式控制逻辑

预热模式快速升温：

1.新风阀全关 + 风机 50Hz + 热水阀全开

2.达到温度或计时结束，自动切回普通制热模式

通过G3.3.3高效全空气系统模拟演示机，我们能更直观地掌握 VAV 系统高效运行的核心逻辑。未来全空气系统将朝着更智能、更节能、更精准的方向发展，持续关注我们，获取更多暖通技术干货。
