皇家空调热力驱动变风量风口 | 零电力、零调试、零检修

2024-06-17 16:05:12 皇家空调
VAV变风量末端国际专业制造商
INTERNATIONAL MANUFACTURE OF AIR-CONDITIONING VAV TERMINALS


皇家空调热力驱动变风量风口是可以根据室内温度自行调节阀门开度的风口,那它和“普通的温控风口”是一样的么?


当然不是。


普通的温控风口功能较简单,它根据夏季和冬季不同的送风温度,只改变送风的方向,例如:夏季送冷风时,天花贴附送风,冬季送暖风时,垂直往下送暖风。

皇家空调热力驱动变风量风口采用纯机械的控制方法,内置的感温元件通过诱导室内空气检测房间温度,依据热胀冷缩的物理特性驱动风阀,调整变风量风口送风量,维持房间温度在设定范围。每个热力驱动变风量风口都可以单独设定温度。

设定范围: 21℃~26°C (标准)或者 22℃~27℃(可选)。



TVAD视频


RS


皇家空调热力驱动变风量风口特点


01

纯机械工作原理

风口调控不需要外部电源,纯机械式运行调节,通过温感元件自动切换冷暖模式,设定冷暖控制温度,一劳永逸,省时省力。




02

提供卓越的气流组织方式,始终保持室内良好的舒适性

通过改变风口的流通面积来调节送风量,送风风速相对恒定。在小送风量的情况下,仍可保证较高的送风风速、射程和良好的贴附能力,使得室内温度场分布均匀,空气扩散性能指数(ADPI)更高。


03

超长质保周期

提供十年超长质保周期,无需维护,提供产品全生命周期服务。


04

多种结构形式可选

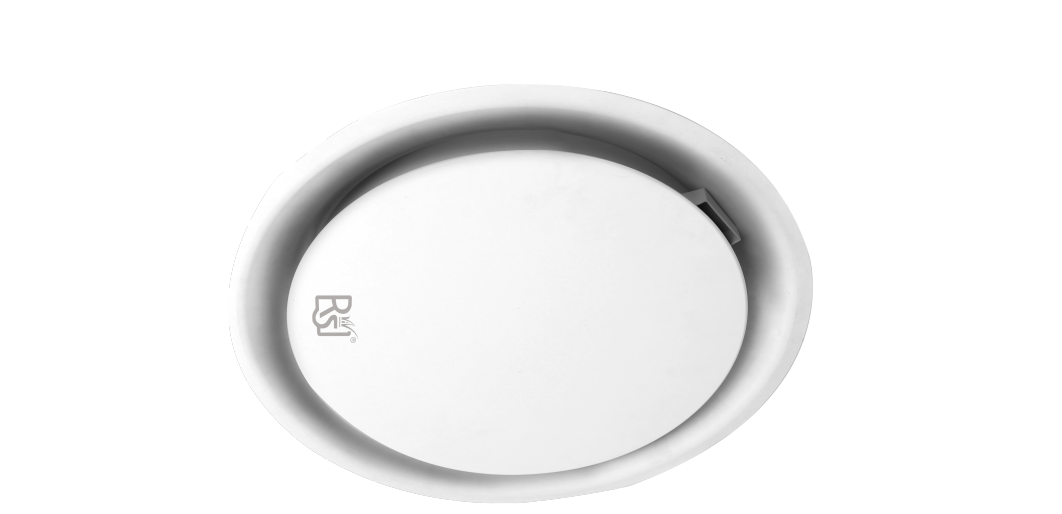

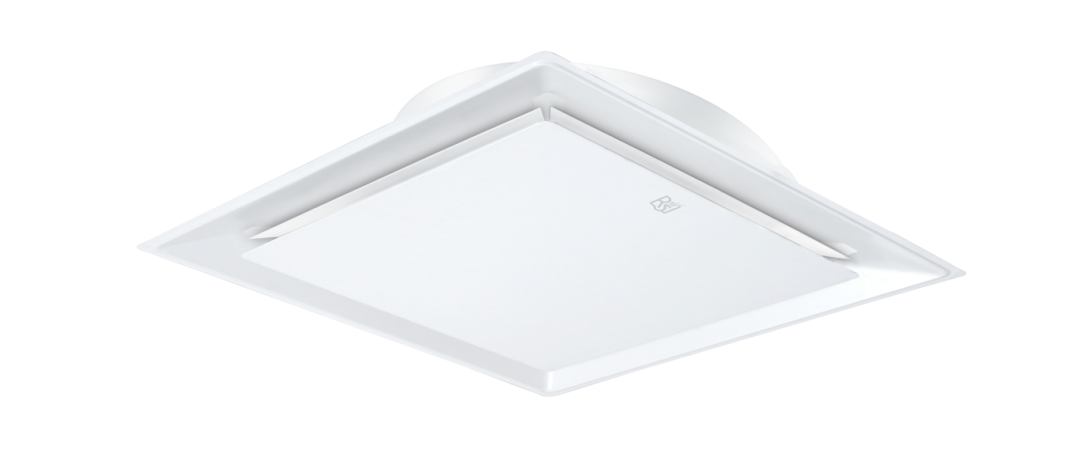

风口外壳多种颜色及结构形式可选,有方形、圆形、条形等多种形式配合室内二装设计,可配合龙骨天花、扣板天花、硬质天花等多种天花形式。

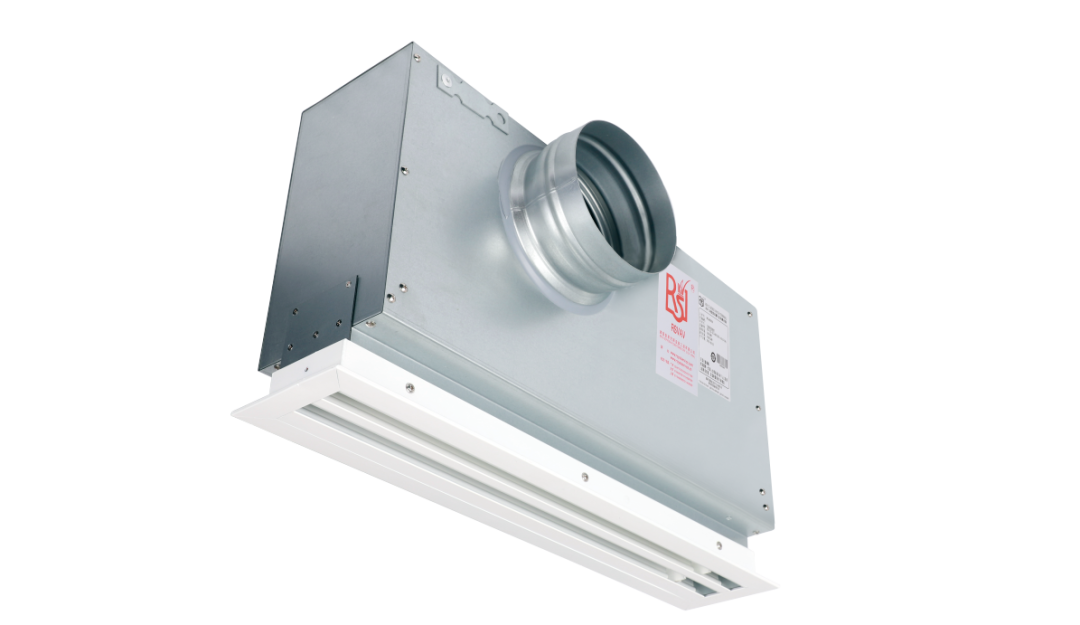

RS-TVAD-SS 热力驱动条型变风量风口

RS-TVAD-SS 热力驱动条型变风量风口

RSV-TVAD-LL热力驱动条型变风量风口



RS


TVAD结构和工作原理


皇家空调热力驱动变风量风口内置温度控制装置和风阀调节机构,通过热胀冷缩原理调节风阀机构,从而控制进入房间的风量。

感温元件为黄铜圆柱体,内含化学混合物,对温度变化非常敏感,受热膨胀推动不锈钢活塞驱动风阀机构。在制冷或供暖模式下,热敏元件的驱动作用相同。但风阀的调节方向相反,制冷模式下,回风温度越高热敏元件驱动风阀开度越大,以送入更多的冷风,在供暖模式下,恰好相反,回风温度越高,风阀开度越小,以匹配正确的系统模式。

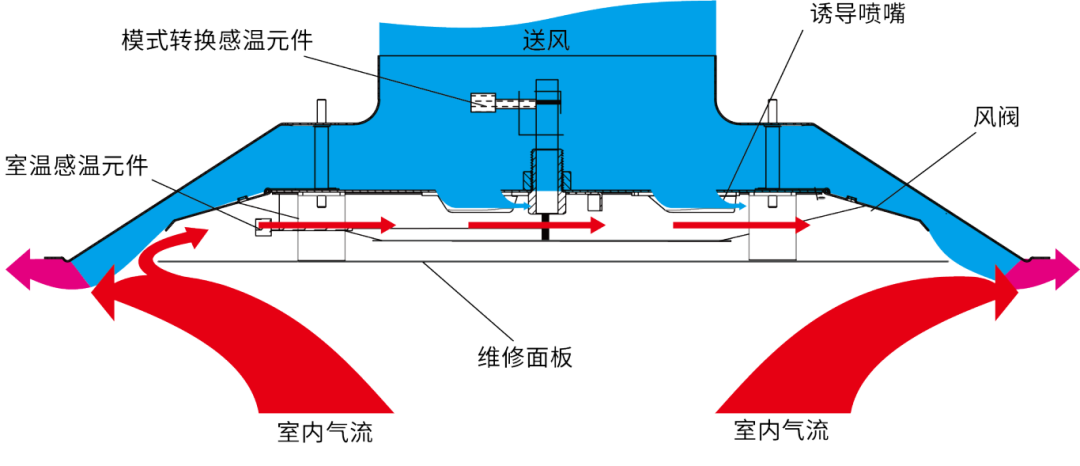

皇家空调热力驱动变风量风口原理图


皇家空调热力驱动变风量风口应用模式分为单冷型和冷暖型,单冷型通过内置感温元件调整风阀开度,冷暖型除了调节设定温度的感温元件外,在风口的入口处还设置了模式转换感温元件,模式转换感温元件通过感知管道送风温度,从而自动判定当前系统为制冷或者供暖模式,然后驱动机构动作,使风口处于制冷或者供暖模式,再通过调节设定感温元件驱动风阀阀片。



RS


TVAD应用要求


送风温度要求


普通型TVAD: 10-50℃

低温型TVAD: 4-50℃

入口静压:10-70/80(Pa)



RS


TVAD适用范围及案例


皇家空调热力驱动变风量风口适用于办公室、图书馆、会议室、展览厅、商场、休息室、宴会厅等各种类型建筑物的空调工程。


中央电视台电视文化中心
东莞轨道交通大厦
韩国仁川国际机场
新加坡来福士城
新加坡戴森总部
新加坡79 Robinson Road
澳大利亚西太平洋银行

澳大利亚 Cogg 大厦
