聚焦皇家空调|变风量风口送风系统设计分享

2024-04-16 11:21:01 皇家空调
VAV变风量末端国际专业制造商
INTERNATIONAL MANUFACTURE OF AIR-CONDITIONING VAV TERMINALS

变风量风口(VAD)位于送风系统最末端,是与房间环境直接相连的变风量末端,具有低阻力,射流效果好等特性,有别于传统的VAV-BOX,那么变风量风口的送风系统设计也会有它不同的地方,下面就让我们一起看看吧。

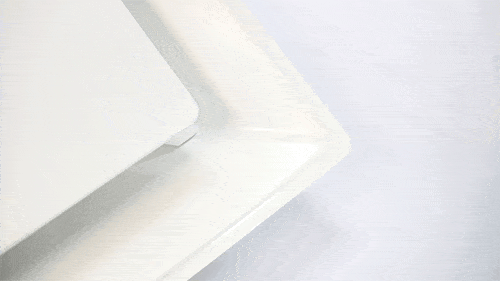

皇家空调变风量风口


01
VAD送风系统设计原则

为了满足通常办公环境的噪声标准(NC35),变风量风口(VAD)入口静压需控制在80Pa/70Pa以内(不同类型的VAD,允许的最大入口压力不同)。

在送风管管路简单的低压风管系统中,变风量风口(VAD)系统可以按照常规的全空气空调系统方式进行设计。

在送风管路较复杂或VAV-BOX和VAD混用的中高压系统中,为了维持VAD入口静压在可用范围内(10-80/70Pa),需要在支管处设置区域静压控制阀(PIM阀)进行管路送风静压的控制,AHU和PIM阀之间的送风管可以设计为中高压风管,PIM阀之后的送风管设计为低压风管,VAD安装在低压管系统中。

02
PIM阀简介

PIM阀是可以维持送风管道中设定点静压值恒定的调节装置。

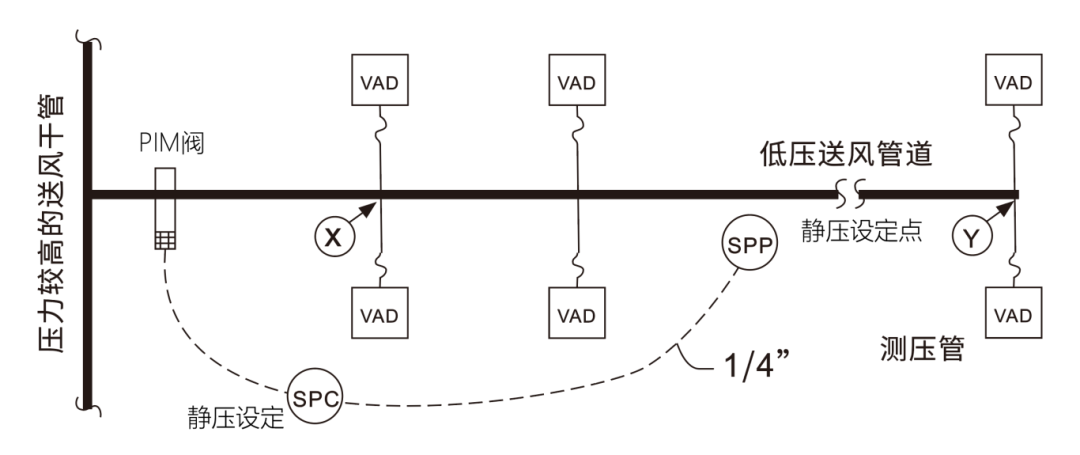

▲PIM阀控制示意图

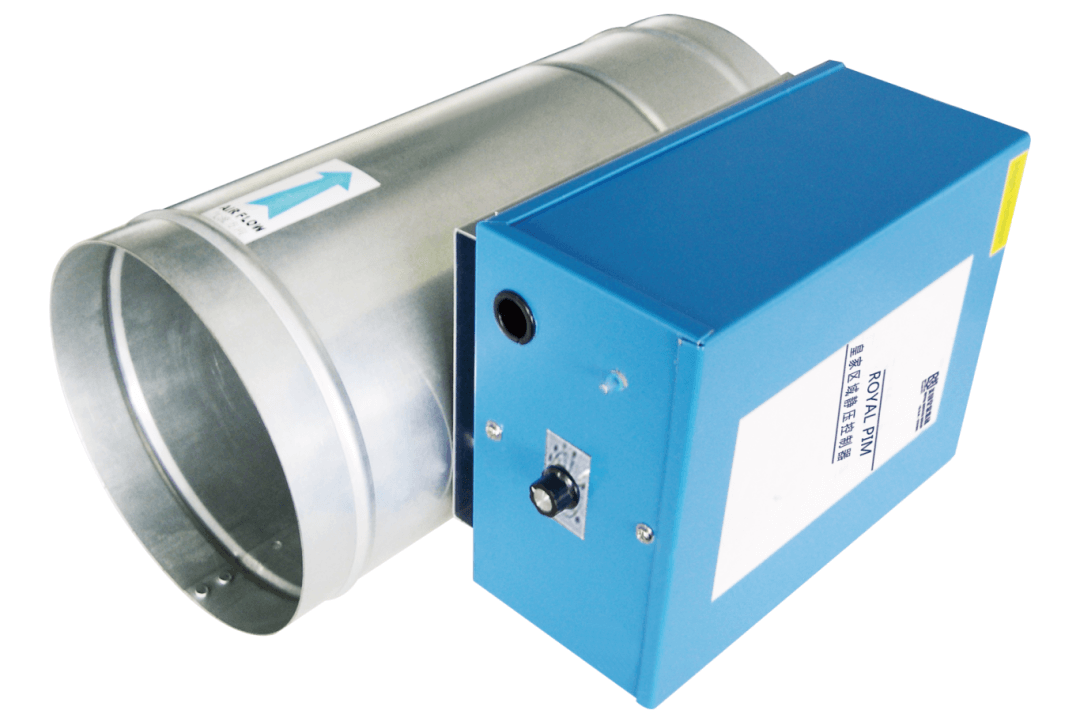

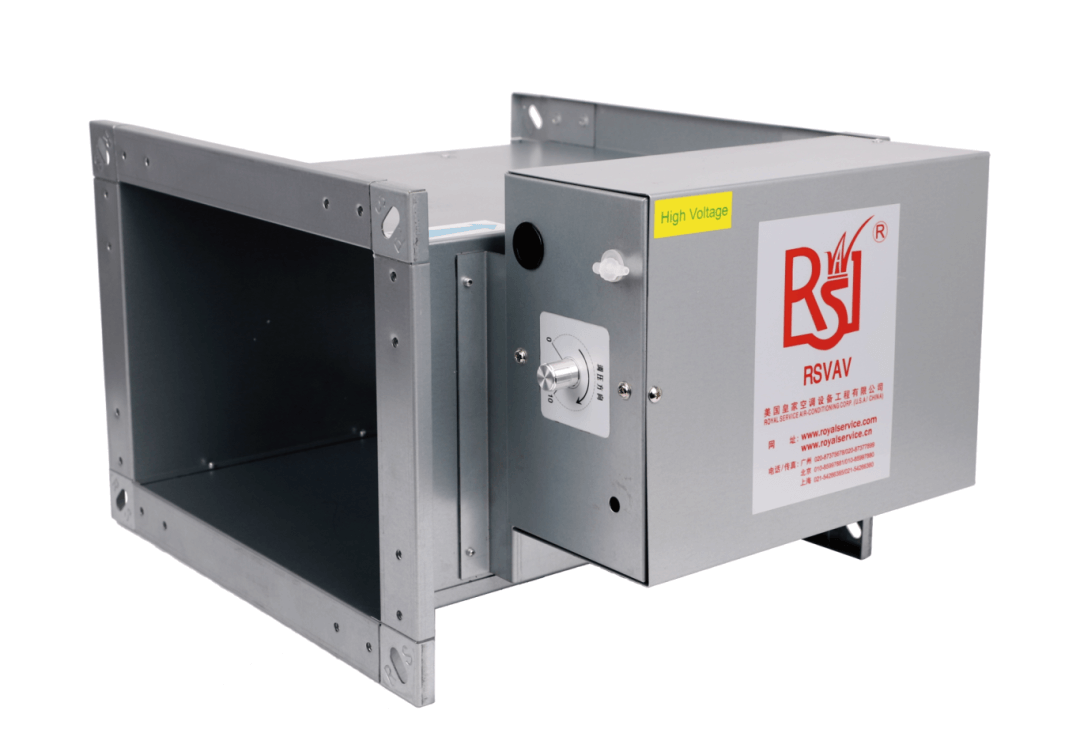

▲PIM区域静压控制阀


03
管路设计

A、在低压送风管路设计时,应根据房间的噪声要求和气流射程,设计VAD风口入口静压,最小静压不小于10Pa;最大静压不大于80/70Pa。

B、对于简单管路(等效长度15m以内)的低压变风量系统可不必进行理论计算,直接在送风机处进行静压控制(如变频器控制、旁通风阀控制、出口调节风阀控制等)即可满足要求。

C、对于复杂的管路系统,应进行适当的管路布置和水力计算,使每个支路的压力降能满足变风量风口入口静压的要求,并在支路始端设置区域压力调节阀(PIM阀),以保证支路中各风口静压控制点维持在适用范围值。

04
低压系统中,送风管道计算方法
(等压降法)

A、在建筑平面图中布置空调送风管路及变风量风口,标出每个风口的设计风量;

B、VAD的性能参数表中找出最远风口在设计风量下所对应的静压值;

C、确定距AHU或PIM阀最近的风口的分支管处的静压值(通常小于80/70Pa);

D、C项减去B项,得出允许的压力降值;

E、计算第一个风口的分支处到最后一个风口的风管等效长度;

F、D项除以E项得出单位长度风管的压力降Pm值;

G、确定风管截面尺寸。


VAD送风系统举例说明


01

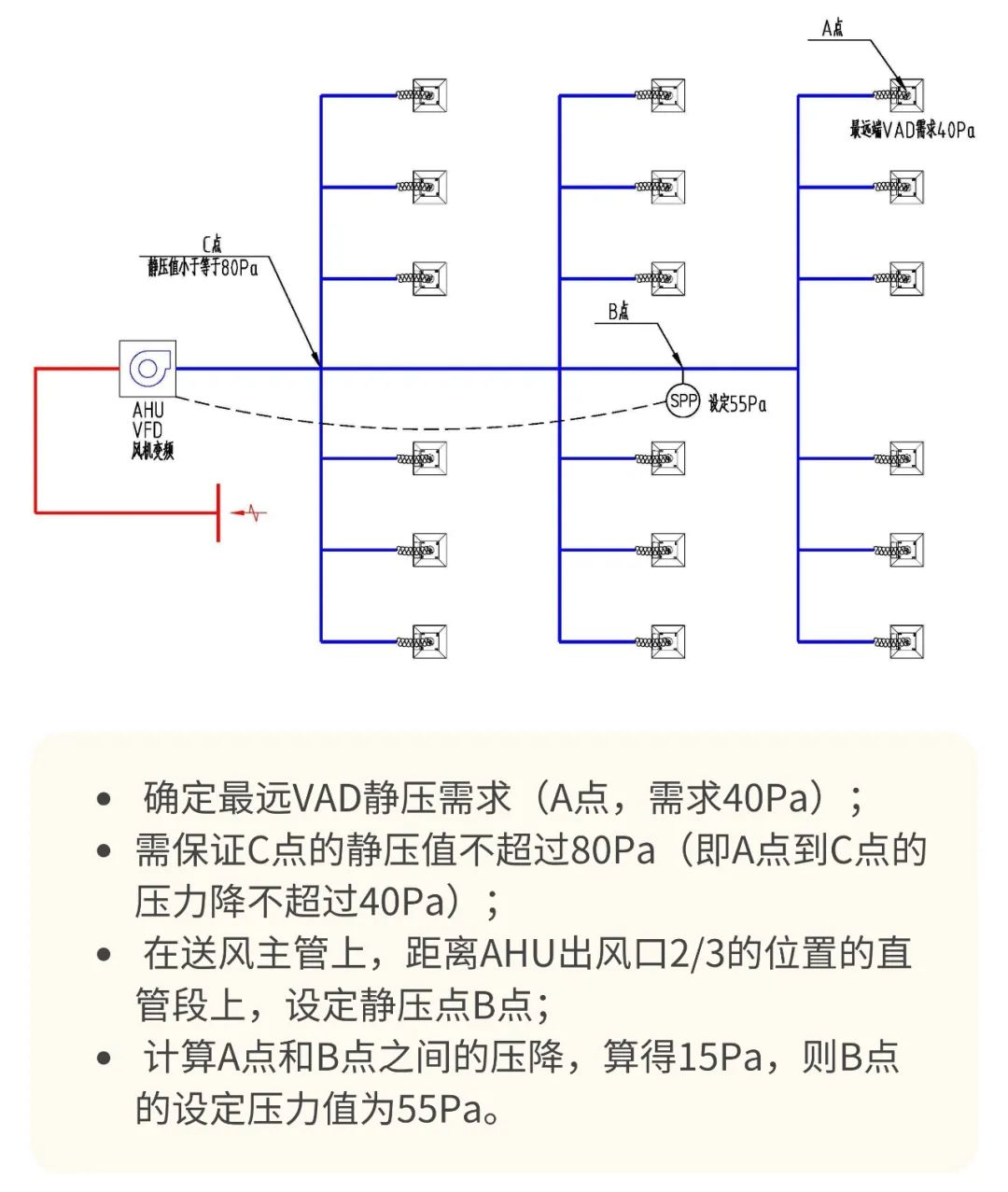

四面出风型VAD低压送风系统(不用PIM阀)


02

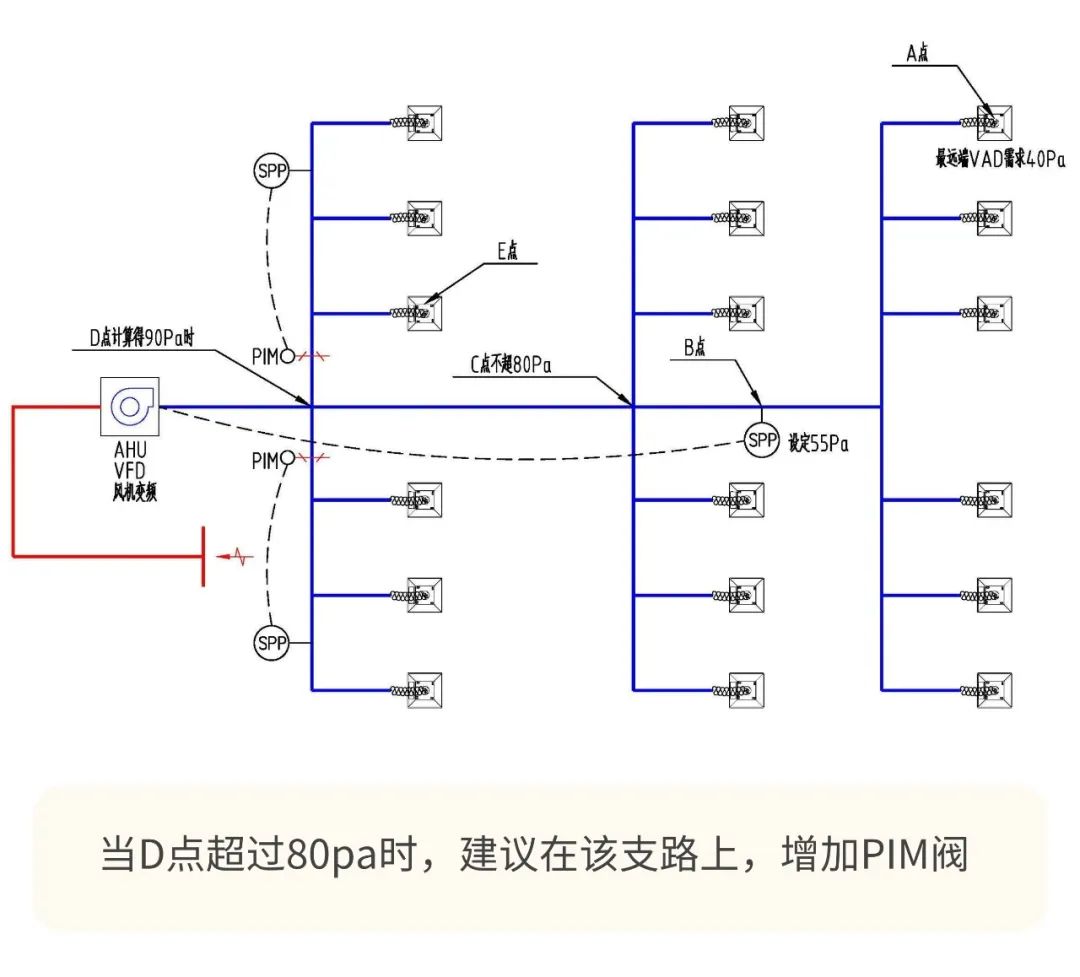

四面出风型VAD低压送风系统(局部用PIM阀)


03

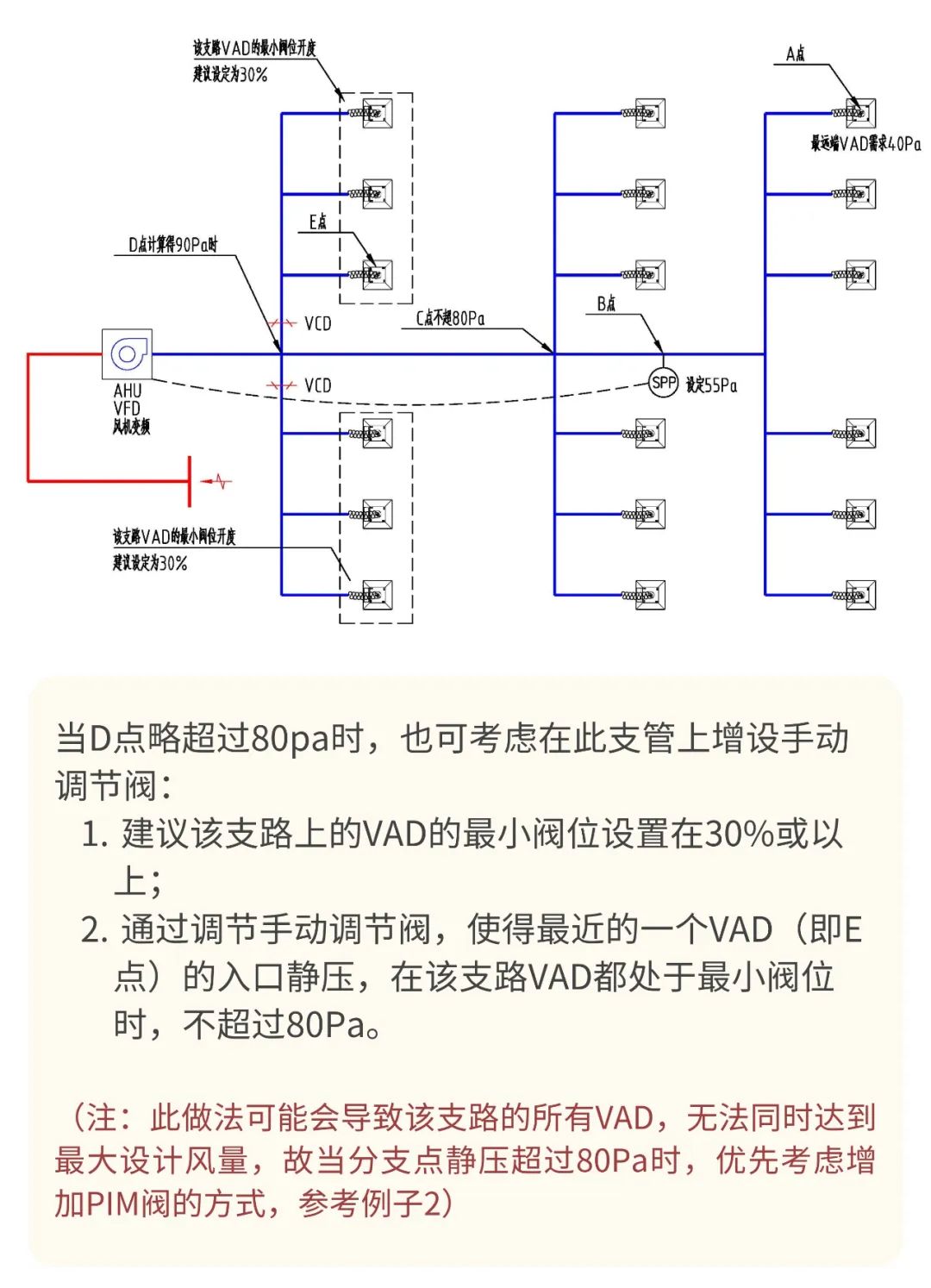

四面出风型VAD低压送风系统(不用PIM阀)

▲VAD低压送风系统(带PIM阀)

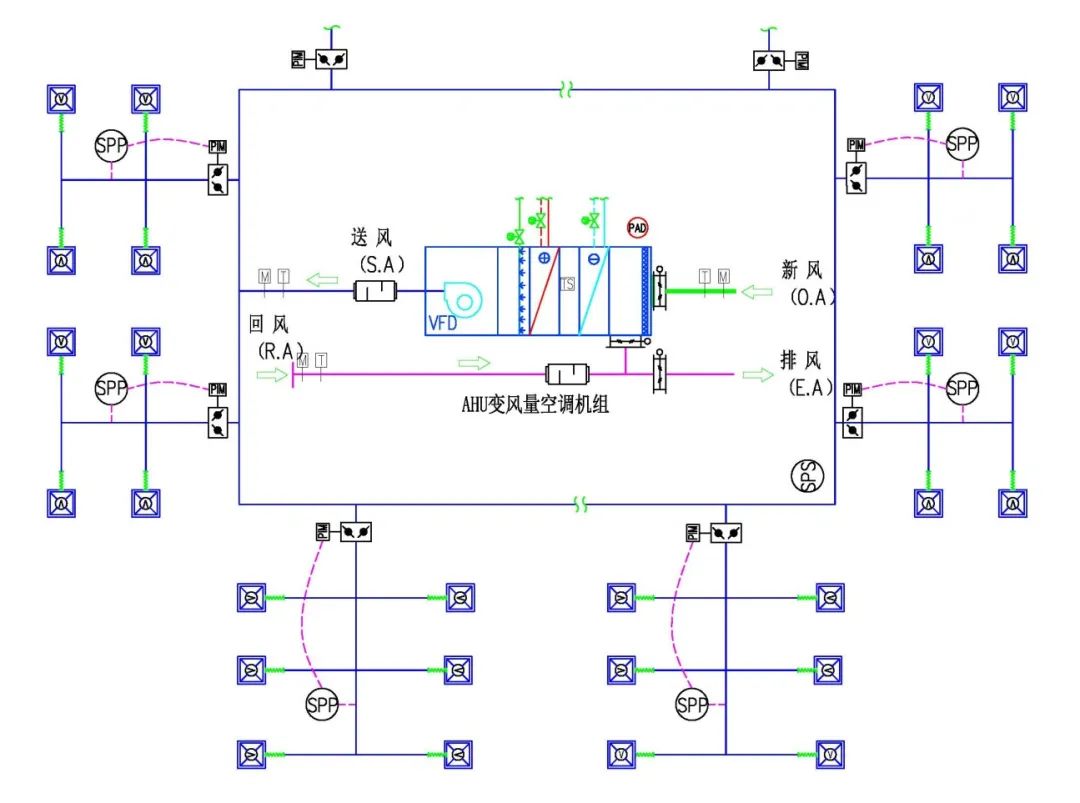

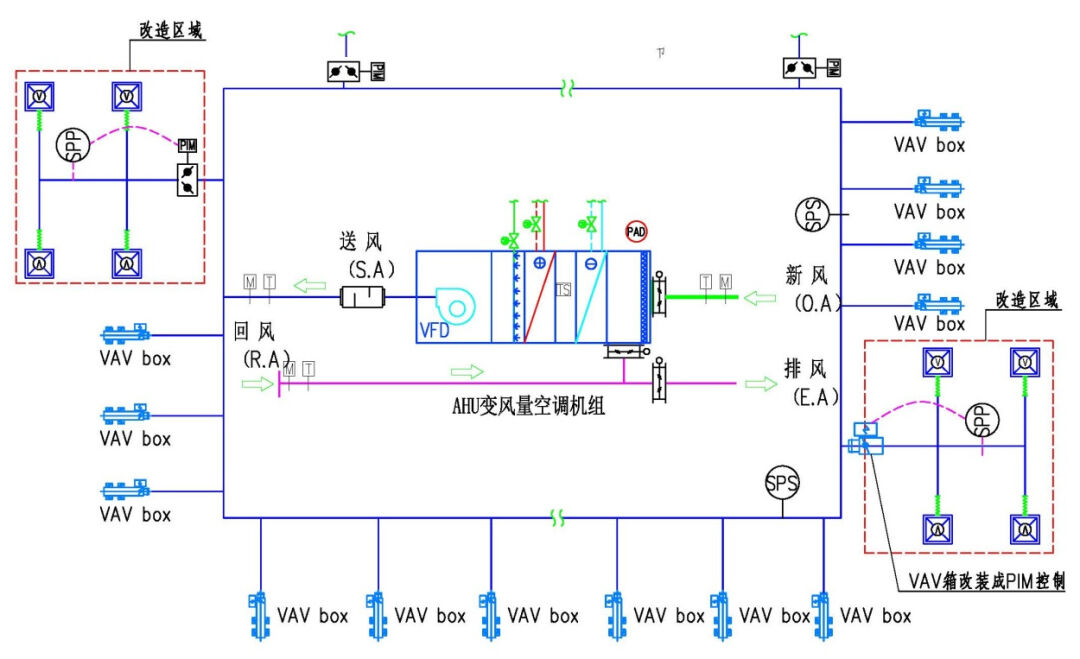

▲VAD中高压送风系统(VAD和VAV-BOX混用)
