续第三代变风量空调系统的优势对比(一)之后,均有其明显优势。今天继续给大家分享第三代变风量空调系统的设计、施工、调试、运维等模块的核心技术内容。
传统的VAV变风量空调系统,在调试阶段有一个重要步骤是现场校准风量传感器,有些项目采用现场作业的方式对风量传感器进行标定,这种专业操作非普通的空调施工单位能完成。
SVAD智慧变风量风口为即插即用智能设备,通电开机即可,所有操作均在温控面板就可完成。
VAV变风量空调系统施工安装完成后需进行一次风平衡和二次风平衡调试,建设单位、施工单位和供应商经常为风平衡调试发生推诿,导致VAV项目因风平衡调试不善而失败的案例不在少数。VAV变风量空调系统因为AHU的控制逻辑复杂,VAV本身有最小风量的限制,送风温度的二次调整等细节调整需在运行期间进行二次调试工作,其编程是件相对复杂的工作。
SVAD智慧变风量空调系统的编程均可标准化,无须花大量时间去编程及其调试。SVAD风口是变风量风口,其本身具备根据负荷变化动态智能调节风量的能力,无需进行一次二次风平衡调节,节约了调试人工,简化调试工序,节约了调试工期。
VAV变风量空调系统:控制方式由房间实际温度与设定温度的差值,以PID控制原理方式计算出需求风量,通过控制阀门开度达到需求风量,并不直接控制阀门开大或关小。VAV系统属于间接控制,由控制系统采集读取数据需要时间,而系统收到刷新数据,计算出目标值,到发出指令再到执行指令也需要时间,当VAV网络控制系统配置负载较重时,这个时间间隔有时会漫长到影响空调的舒适度。
SVAD智慧变风量空调系统:由房间实际温度与设定温度的差值,直接控制送风口通道的开度,没有中间过程,也不受网络系统负荷率的制约,SVAD温控面板为直接调节末端风口,控制反应更灵敏,迅速。

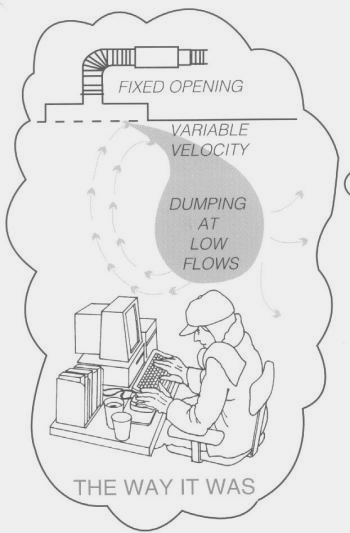

普通变风量空调系统所采用的送风口均采用的是固定送风截面积的风口,在部分负荷送风量减少的情况下,风口风速会相应降低,容易产生供冷时冷气流下坠或供热时热风抵达不到工作区域等弊端。如图5所示,

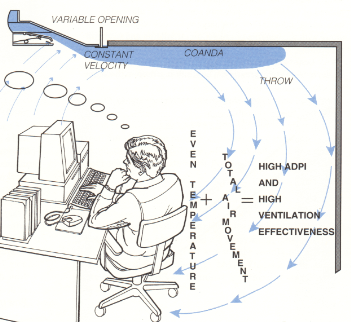

如图6,SVAD智慧变风量风口可圆满地解决这个问题,因为它是通过改变风口的流通面积来调节送风量,随风量的变化自动调节风阀开度的,故风速相对恒定。因此,无论在最大还是最小送风量的情况下,它都能够保证较高的送风风速、较高的射程和良好的贴附性,保证室内良好的气流组织状态,从而使室内温度分布更趋于一致,提高了空调区域的舒适性。
图6 SVAD风口小风量运行
SVAD智慧变风量空调系统延续VAV变风量空调系统的就地控和联网控功能,又开发出云端远程控制,售后工程师可异地远程参与系统的维护和管理,提供远程技术服务支持。
相比于VAV联网中央控制系统更先进的是,SVAD系统开发出WIFI手机和IPAD平板电脑操作控制系统新型功能,可实时监控管理系统,方便了运维人员。
• 组合风柜自控系统的核心产品比如网络控制器,DDC控制器,控制系统软件平台均为自主知识产权,成本可控↓
• 设计工作量较少,设计成本较低↓
• 风系统为低压风管系统,施工成本低↓
• 调试套餐化,设备即插即用化,编程调试工作量的减少,使调试成本更低↓
• 同等风量冷量情况下AHU设备功率更低,末端风口的精准控制使系统整体运行能耗更低↓
• 运维无需专业化工程师,普通的空调技工即可胜任维保工作,相对于VAV系统的运维要节约20%-50%的人工成本↓
