摘要：全新的G3第三代变风量空调系统，在产品性能、方案设计、施工、调试、节能性、噪声、舒适性、用户体验，运维等方面，与传统VAV变风量空调系统比较，均具有明显的优势。

下面给大家分享一下皇家空调SVAD（G3）系统，SVAD智慧变风量空调系统主要由常用组合风柜机组AHU、风道系统，智慧变风量风口SVAD及其控制系统组成。

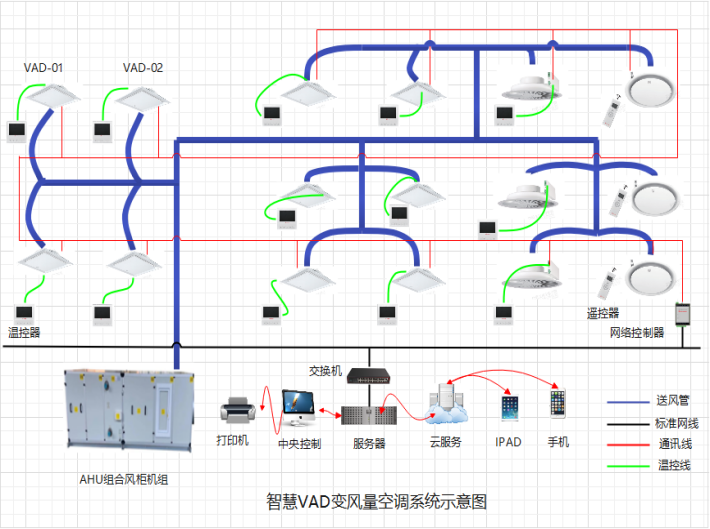

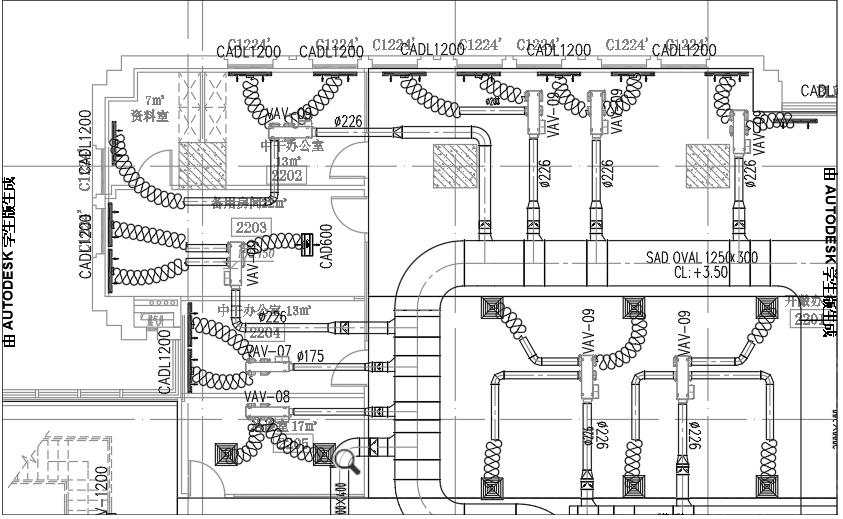

SVAD智慧变风量空调系统示意图

皇家空调SVAD智慧变风量空调系统，在继承VAV变风量空调系统的网络控制技术的基础上，采用特别新型结构，通过电子微机智控技术改变送风口流道面积的方式，直接在末端风口上实现变风量控制，在变风量空调领域独创出一个全新高端舒适性空调系统。

智慧VAD变风量空调系统在产品性能、系统设计、工程施工、控制系统调试、运维、工程成本均比传统的CAV定风量系统和VAV变风量系统具有进步意义。

SVAD智慧变风量风口采用一体化设计，SVAD采用完全不同于传统VAV变风量末端的结构设计，简化了末端管路，降低了系统管道阻力，优化了变风量风系统的组成。

SVAD智慧变风量风口采用流线型设计，SVAD所有边角采用圆弧角设计并体成型，SVAD流态更好，阻力更小，噪音更低。

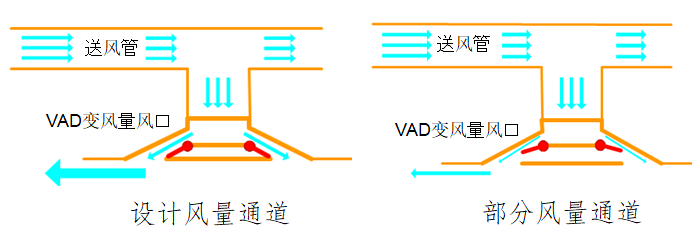

SVAD智慧变风量风口采用独特控制方法，控制风口流道的面积，即使小风量送风，也能保证出流风速，不会产生冷下垂的现象，提高空调系统的舒适度。

根据《通风空调工程施工验收规范》GB50243-2016规定：

低压风管：机外余压450Pa，漏风量Q<=0.1056*P0.65=0.1056*4500.65 =5.6m³/(h.m²)，

中压风管：机外余压650 Pa，漏风量Q<=0.0352*P0.65=0.0352*6500.65 =2.4m³/(h.m²)

显然中压风管要求的漏风量要求更严格。

施工规范规定，低压风管宜采用漏光法检测，漏光不合格时，进行密封且进行漏风量测试；中压风管应在漏光法检测合格后采用漏风量检测，由此可知低压风管的施工质量更容易达标。

在现实风系统的施工中，为了赶工期，风管制作好后，多数情况漏光检测都难以保证，更何况漏风量检测。因此在VAV变风量空调系统出现问题时经常能找到漏风过大的问题。

如第一点阐述，SVAD风口的阻力非常小，与采用普通的变风量末端空调系统相比，它不仅本身阻力极小，主风管支风管设计风速均较低，较低风速必然系统的阻力更低，风机需求机外余压更低，因此，使用SVAD智慧变风量空调系统，可以选用较低压的送风管道系统及较低功率的风机，从而大幅度降低送风机的能耗。

在同样风量情况下，典型SVAD低压风管系统比VAV中压风管系统低100-200pa，如30000CMH风量，SVAD低压风管系统机外余压450Pa，全压800Pa，VAV低压风管系统机外余压650Pa，全压1000Pa，设风机全效率65%，风机功率分别为11KW, 15KW装机功率可节约4KW/台。节约风机装机容量约25%，以超高层甲级写字楼50个标准层，每层2台AHU计算的话，共节约4*2*50=400KW电气装机容量。

这种装机容量的节约可以给用户节约大量资源，包括变频器规格，配电箱规格，电缆规格、桥架规格等。

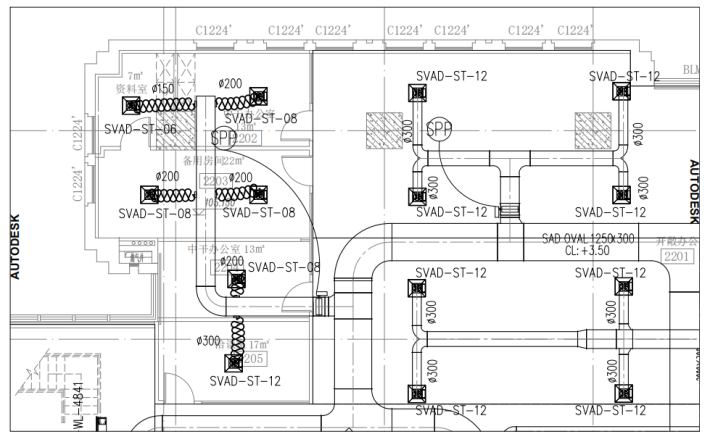

SVAD风道系统，没有VAV入口段高速直管段的要求，完全可以按低速风管设计。低速风管的二次风噪小，亦无末端动力风机噪声，声环境得到较大改善。

同样以标准层AHU计算，如前款所述，

标准层的SVAD智慧变风量系统AHU风量30000CMH，风压全压700Pa，风机功率11KW, 风机噪声估算值LW=67+10lgN+10 lgP=67+10 lg(11)+10 lg(700)=106(dB)。

标准层的VAV变风量空调系统AHU风量30000CMH，风压全压1000a，风机功率15KW, 风机噪声估算值LW=67+10lgN+10 lgP=67+10 lg(15)+10 lg(1000)=109(dB)，从噪声源上要少3(dB)。因此在同风量同等消声措施情况下，SVAD系统更容易达到设计声环境。

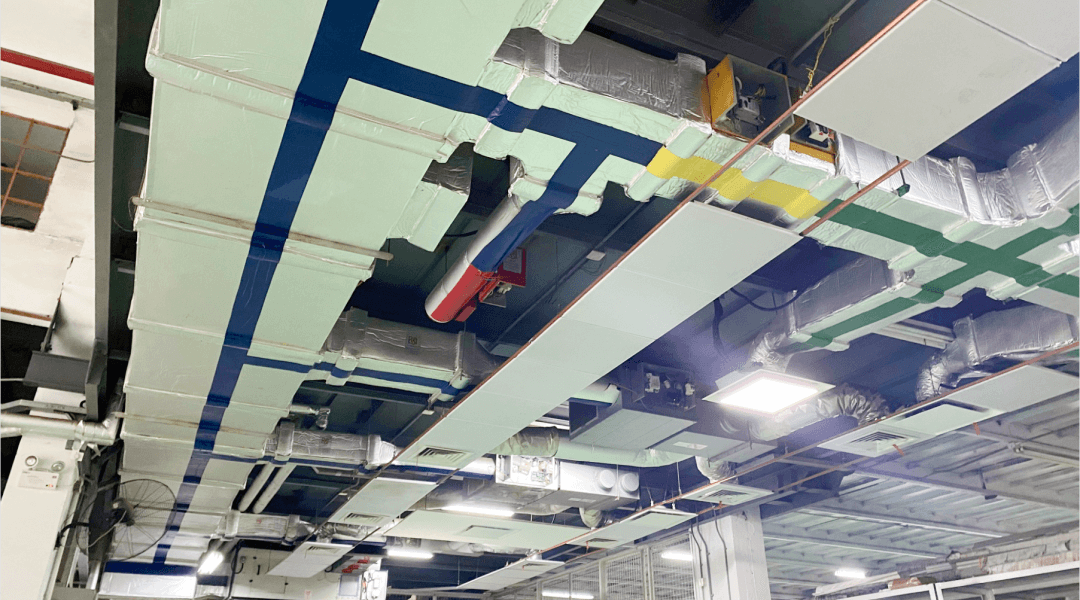

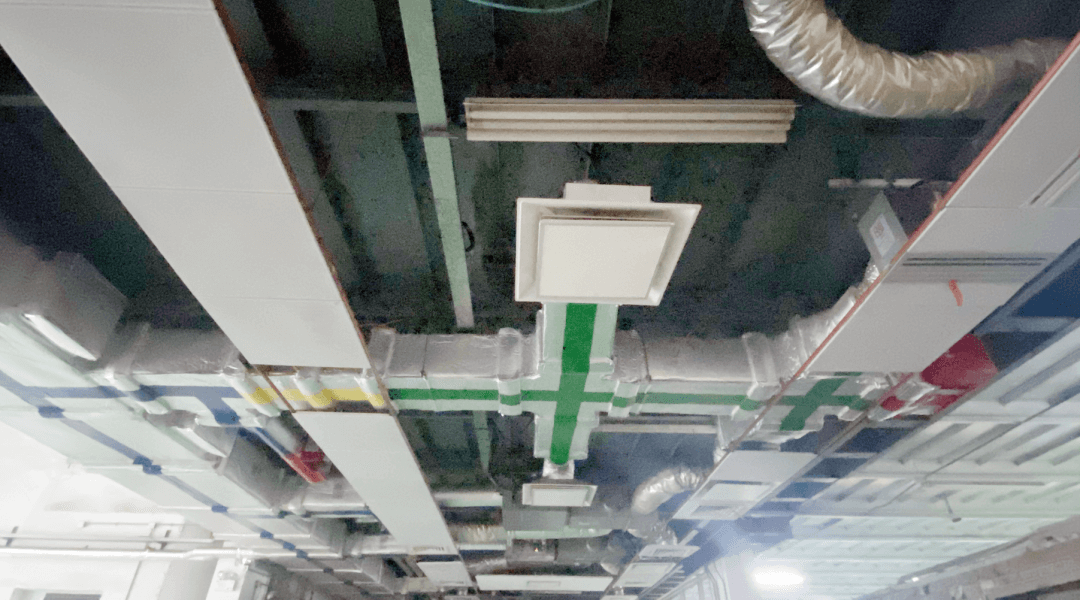

施工现场

皇家空调SVAD（G3）系统从产品设计到现场施工，从调试到运维均有技术与成本优势，系统先进，安全，可靠，应用前景非常广阔；除了上述的皇家空调SVAD（G3）系统与VAV变风量空调系统的核心技术优势对比以外，还有更多精彩内容，下期给大家分享！

文章内容由皇家空调技术工程师梁轮文发表于《工程技术》2022年第6期期刊
