聚焦皇家空调| 第三期VAD干货分享

2021-12-22 11:45:36 皇家空调
VAV变风量末端国际专业制造商
INTERNATIONAL MANUFACTURE OF AIR-CONDITIONING VAV TERMINALS



继上期我们分享的VAD自控系统集成应用AO2方案和C方案。这期我们将为您讲述VAD自控系统集成应用D方案、E方案和F方案。

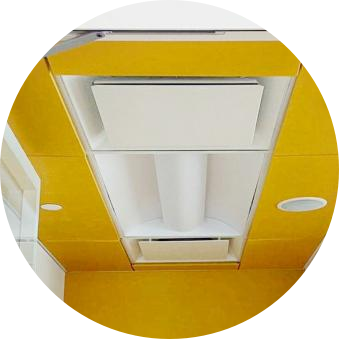

RSV-SVAD-RR圆形智慧变风量风口

智慧变风量风口

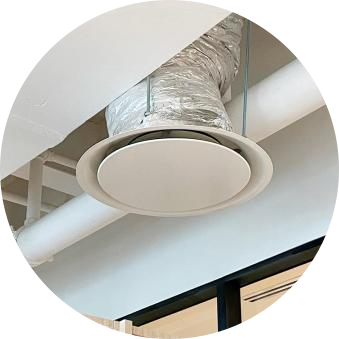

RSV-TVAD-RR热力驱动变风量风口

热力驱动变风量风口


皇家空调智慧电动式变风量风口内部设置有温控器、执行机构和调节风阀,外部配置有内含电路板和电源板的电控箱,构成一套独立的区域温度控制系统。

它不仅可以控制房间的温度,还可以控制在同一个开敞的空间内不同区域的温度,从而达到房间舒适度的要求卓越的气流组织,能够提供更远的送风射程,良好的贴附能力,保证气流不下坠,流动更加充分,从而使室内的温度分布更均匀,更节能舒适。


进度条,百分之37





系统特点



程序标准化,工厂出厂前标定

即插即用方便化,减去现场调试环节


系统集成化,可通过Modbus接入BA系统


组装成套化,接线方式固定


操作简单化,配备手操器可进行日常操作


操作简单化,手操器可进行日常操作使用


组装成套化,接线方式固定


联网监控化,可通过上位机界面实时监控


施工简易化


D方案运行模式


01

风机频率控制:

在手操器手动启动或时间表控制范围内,当风机运行时,通过风管静压(AI1 SPS)根据PID控制风机频率(变频调节控制AO2,0-10V)。

02

冷水阀控制:

当风机运行时,根据制冷需求控制冷水阀开度(AO1,0-10V),制冷模式下,通过送风温度(AI2)根据PI 或 PID 控制冷水阀将送风温度控制在13°C。

03

除湿控制:

制冷模式下风机运行时,检测回风湿度(AI1)高于80%RH,延时半小时,系统启动除湿功能,此时启动一级和二级电加热。当回风湿度低于65%RH,延时半小时,一级和二级电加热关闭。电加热器做延时开关控制,避免频繁开关动作。


04

电加热开关控制:

当风机运行时,在制热模式下,根据回风温度控制电加热分段开关,将送风温度控制在28°C制热模式下,当22°C<回风温度<(AI3) 24°C时,开启一级电加热(DO4)。当20°C≤回风温度≤(AI3) 22°C时,关闭1级电加热(DO4)开启二级电加热(DO5)。当回风温度低于20°C时,同时开启一级和二级电加热(DO4 DO5);同时电加热器做延时开关控制,避免频繁开关动作;制冷模式下电加热处于关闭。

05

静电除尘开关控制:

与风机连锁开关,当风机运行时,静电除尘(DO1)开启;风机关闭后,静电除尘关闭。

06

UVC开关控制:

与风机连锁开关,当风机运行时,UVC(DO2)开启;风机关闭后,UVC关闭。

加湿器开关控制:冬季制热模式下风机运行时,当回风湿度(AI1)低于设定值,系统启动加湿功能,加湿器开启(DO3),当回风湿度高于设定值时加湿器关闭。加湿器延时开关控制,避免频繁开关动作。


07

新/回风阀控制:

风机运行时,在制冷或制热模式下通过回风CO₂(AI2)根据PID控制新风阀开度(新风阀开度调节AO1,0-10V);同时保证CO₂要求的最小新风量。回风阀执行器设置与新风阀反向动作同时新风阀需保证最小新风量开度;新/回风阀需系统根据开机程序执行1分钟后再启动风机,以保证风阀在风机启动前开启一定开度。

当系统关闭后,新/回风阀、冷热水阀、静电除尘、加湿器、电加热、UVC与风机连锁关闭。

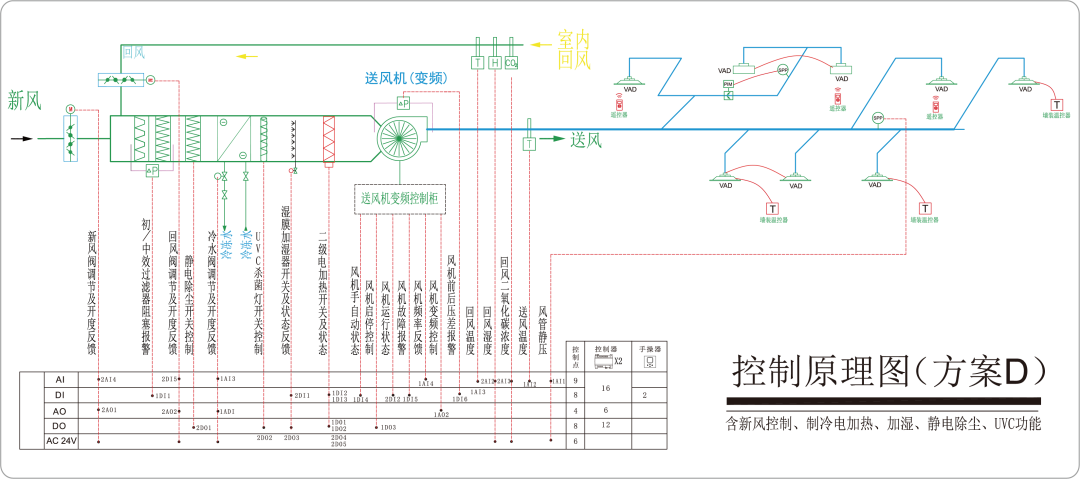

新/回风阀控制原理图(方案D)


E方案运行模式


01

风机频率控制:

在手操器手动启动或时间表控制范围内,当风机运行时,通过风管静压(AI1 SPS)根据PID控制风机频率(变频调节控制AO2,0-10V)。

02

冷水阀控制:

当风机运行时,根据制冷需求控制冷水阀开度(AO1,0-10V),制冷模式下,通过送风温度(AI2)根据PI 或 PID 控制冷水阀将送风温度控制在13°C。

03

静电除尘开关控制:

与风机连锁开关,当风机运行时,静电除尘(DO1)开启;风机关闭后,静电除尘关闭。


04

UVC开关控制:

与风机连锁开关,当风机运行时,UVC(DO2)开启;风机关闭后,UVC关闭。

05

加湿器开关控制:

冬季制热模式下风机运行时,当回风湿度(AI2)低于设定值,系统启动加湿功能,加湿器开启(DO3),当回风湿度高于设定值时加湿器关闭。加湿器延时开关控制,避免频繁开关动作。

风机运行时,在制冷或制热模式下通过回风CO₂(AI3)根据PID控制新风阀开度(新风阀开度调节AO1,0-10V);过渡季节(室外焓值小于设定值)优先由送风温度控制新风阀,最大限度利用新风做冷源,直至全新风,新风冷源无法满足制冷需求时,以送风温度调节冷水阀开度。

06

新/回风阀控制:

同时保证CO₂要求的最小新风量。回风阀执行器设置与新风阀反向动作,同时新风阀需保证最小新风量开度;新/回风阀需系统根据开机程序执行1分钟后再启动风机,以保证风阀在风机启动前开启一定开度。

联网及上位机工作站:可以通过上位机工作站图形界面查看及控制VAD相关参数,也可通过上位机工作站图形界面操作及控制AHU运行。

当系统关闭后,新/回风阀、冷热水阀、静电除尘、加湿器、电加热、UVC与风机连锁关闭。

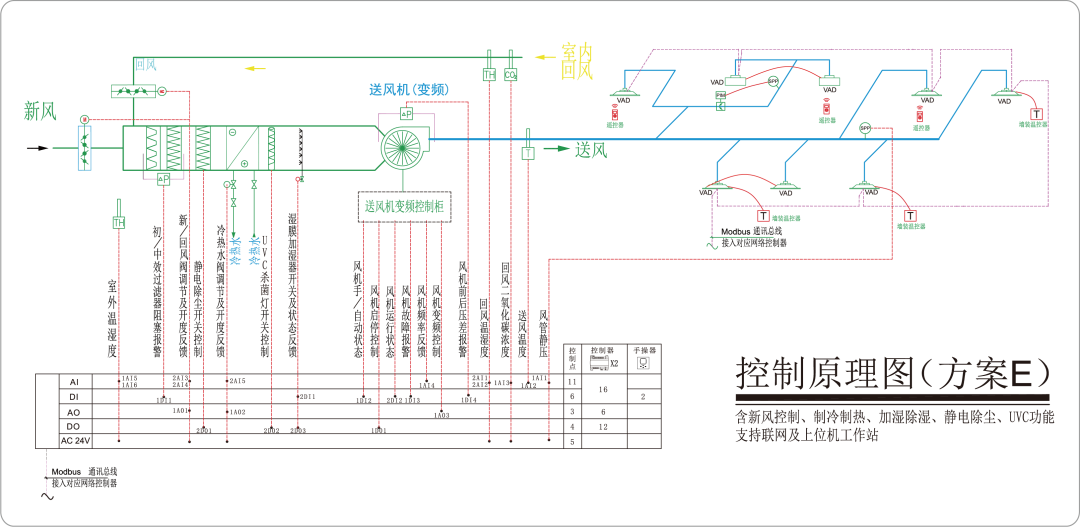

新/回风阀控制原理图(方案E)



F方案运行模式


01

风机频率控制:

在手操器手动启动或时间表控制范围内,当风机运行时,通过风管静压(AI1 SPS)根据PID控制风机频率(变频调节控制AO2,0-10V)。

02

冷水阀控制:

当风机运行时,根据制冷需求控制冷水阀开度(AO1,0-10V),制冷模式下,通过送风温度(AI2)根据PI 或 PID 控制冷水阀将送风温度控制在13°C。

03

除湿控制:

制冷模式下风机运行时,检测回风湿度(AI1)高于80%RH,延时半小时,系统启动除湿功能,此时启动一级和二级电加热。当回风湿度低于65%RH,延时半小时,一级和二级电加热关闭。电加热器做延时开关控制,避免频繁开关动作。


04

电加热开关控制:

当风机运行时,在制热模式下,根据回风温度控制电加热分段开关,将送风温度控制在28°C制热模式下,当22°C<回风温度<(AI3) 24°C时,开启一级电加热(DO4)。当20°C≤回风温度≤(AI3) 22°C时,关闭1级电加热(DO4)开启二级电加热(DO5)。当回风温度低于20°C时,同时开启一级和二级电加热(DO4 DO5);同时电加热器做延时开关控制,避免频繁开关动作;制冷模式下电加热处于关闭。

05

静电除尘开关控制:

与风机连锁开关,当风机运行时,静电除尘(DO1)开启;风机关闭后,静电除尘关闭。

06

UVC开关控制:

与风机连锁开关,当风机运行时,UVC(DO2)开启;风机关闭后,UVC关闭。

加湿器开关控制:冬季制热模式下风机运行时,当回风湿度(AI1)低于设定值,系统启动加湿功能,加湿器开启(DO3),当回风湿度高于设定值时加湿器关闭。加湿器延时开关控制,避免频繁开关动作。


07

新/回风阀控制:

风机运行时,在制冷或制热模式下通过回风CO₂(AI2)根据PID控制新风阀开度(新风阀开度调节AO1,0-10V);同时保证CO₂要求的最小新风量。回风阀执行器设置与新风阀反向动作同时新风阀需保证最小新风量开度;新/回风阀需系统根据开机程序执行1分钟后再启动风机,以保证风阀在风机启动前开启一定开度。

08

联网及上位机工作站:

可以通过上位机工作站图形界面查看及控制VAD相关参数,也可通过上位机工作站图形界面操作及控制AHU运行。

当系统关闭后,新/回风阀、冷热水阀、静电除尘、加湿器、电加热、UVC与风机连锁关闭。

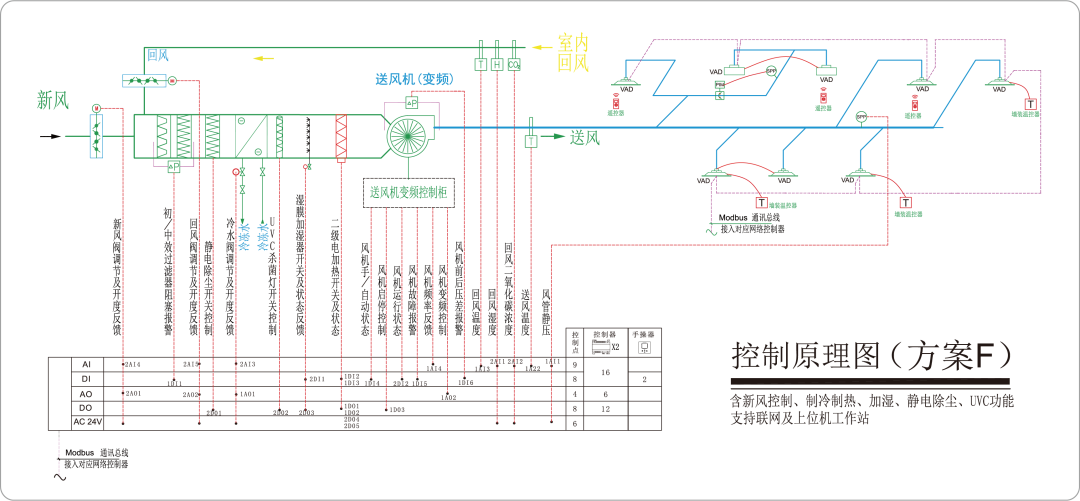

新/回风阀控制原理图(方案F)
