继上期我们分享的VAD自控系统集成应用AH方案，这期我们将为您讲述VAD自控系统集成应用AO2方案和C方案。

聚焦皇家空调｜第二期VAD干货分享

皇家空调VAD自控系统集成应用方案就是专门为中小型变风量空调系统定制的优选方案。该VAD自控系统集成应用方案引用“套餐”式理念，将“套餐”内所有设备进行标准化、模块化设计，包括但不限于系统操作界面及软件、DDC控制箱及软件、强电控制箱、AHU、智慧变风量风口、系统温度、湿度、压力传感器等设备。

皇家空调VAD自控系统是真正满足用户灵活需求的变风量空调系统，无需更多的测试调试工作，即插即用，省事省力。

VAD系统设计

风量调节

风量调节范围为0~100%，风量调节范围大，而且，单一风口最大风量达到1200m³/h；最小工作阻力10Pa左右的低阻力风口。所以，覆盖的负荷范围非常宽，同一风口就几乎能涵盖其服务区域的各种负荷情况。

工作静压

VAD电动变风量风口的工作静压10~70Pa，是低静压末端，和常规送风风口几乎相同，大大降低了管道系统的设计难度。

安装便捷

即使由于负荷相差太大，需要更换VAD电动变风量风口，也和常规的更换风口相同，只要拆卸风口换上另外一个合适的风口即可。

送风管路

为了降低送风总管的高度和尺寸，送风总管和送风主管都可能设计成中高压/较高风速的送风管路。在VAD电动变风量风口空调系统这样的设计也完全可以，只要在低压的送风支管位置加装一个区域静压控制阀（PIM）就可以很好的解决高低压匹配问题。

VAD自控系统系统特点：

投资成本低，经济实用

程序标准化，工厂出厂前标定

即插即用方便化，减去现场调试环节

系统集成化，可通过Modbus接入BA系统

组装成套化，接线方式固定

操作简单化，配备手操器可进行日常操作

施工简易化

VAD自控系统AO2方案

AO2方案运行模式：

风机频率控制：

在手操器手动启动或时间表控制范围内，当风机运行时，通过风管静压(AI1 SPS)根据PID控制风机频率(变频调节控制AO3，0-10V)。

冷热水阀控制：

当风机运行时，根据制冷制热需求控制冷热水阀开度(AO2，0-10V)，制冷模式下，通过送风温度(AI2)根据PI 或 PID 控制冷水阀将送风温度控制在13°C；制热模式下，通过送风温度(AI2)根据PI 或 PID 控制热水阀将送风温度控制在28°C。

制冷制热模式需通过手持终端进行设置。

新/回风阀控制：

风机运行时，在制冷或制热模式下通过回风CO₂(AI3)根据PID控制新/回风阀开度(新/回风阀开度调节AO1，0-10V)；过渡季节（室外焓值小于设定值）优先由送风温度控制新风阀，最大限度利用新风做冷源，直至全新风，新风冷源无法满足制冷需求时，以送风温度调节冷水阀开度；同时保证CO₂要求的最小新风量。因受控制器AO点限制，新/回风阀需要同1个AO点控制开度，回风阀执行器需设置与新风阀反向动作，同时新风阀需保证最小新风量开度；新/回风阀需系统根据开机程序执行1分钟后再启动风机，以保证风阀在风机启动前开启一定开度。

当系统关闭后，新/回风阀、冷热水阀与风机连锁关闭。

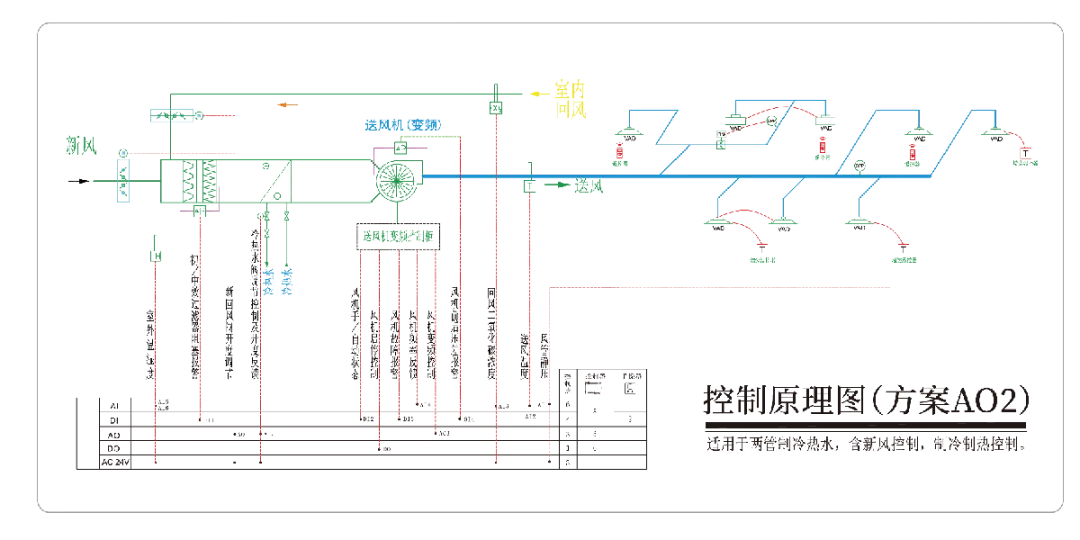

AO2方案系统原理图：

AO2方案系统原理图

VAD自控系统C方案

C方案运行模式：

风机频率控制：

在手操器手动启动或时间表控制范围内，当风机运行时，通过风管静压(AI1 SPS)根据PID控制风机频率(变频调节控制AO3，0-10V)。

静电除尘开关控制：

与风机连锁开关，当风机运行时，静电除尘(DO1)开启；风机关闭后，静电除尘关闭。

冷热水阀控制：

两管制，夏季供冷冻水，冬季供热水；通过送风温度控制水阀开度(AO)，并反馈开度信号(AI)。

UVC开关控制：

与风机连锁开关，当风机运行时，UVC(DO2)开启；风机关闭后，UVC关闭。

加湿器开关控制：

冬季制热模式下风机运行时，当回风湿度(AI2)低于设定值，系统启动加湿功能，加湿器开启(DO3)，当回风湿度高于设定值时加湿器关闭。加湿器延时开关控制，避免频繁开关动作。

新/回风阀控制：

风机运行时，在制冷或制热模式下通过回风CO₂(AI3)根据PID控制新风阀开度(新风阀开度调节AO1，0-10V)；过渡季节（室外焓值小于设定值）优先由送风温度控制新风阀，最大限度利用新风做冷源，直至全新风，新风冷源无法满足制冷需求时，以送风温度调节冷水阀开度；同时保证CO₂要求的最小新风量。回风阀执行器设置与新风阀反向动作，同时新风阀需保证最小新风量开度；新/回风阀需系统根据开机程序执行1分钟后再启动风机，以保证风阀在风机启动前开启一定开度。

当系统关闭后，新/回风阀、冷热水阀、静电除尘、加湿器、电加热、UVC与风机连锁关闭。

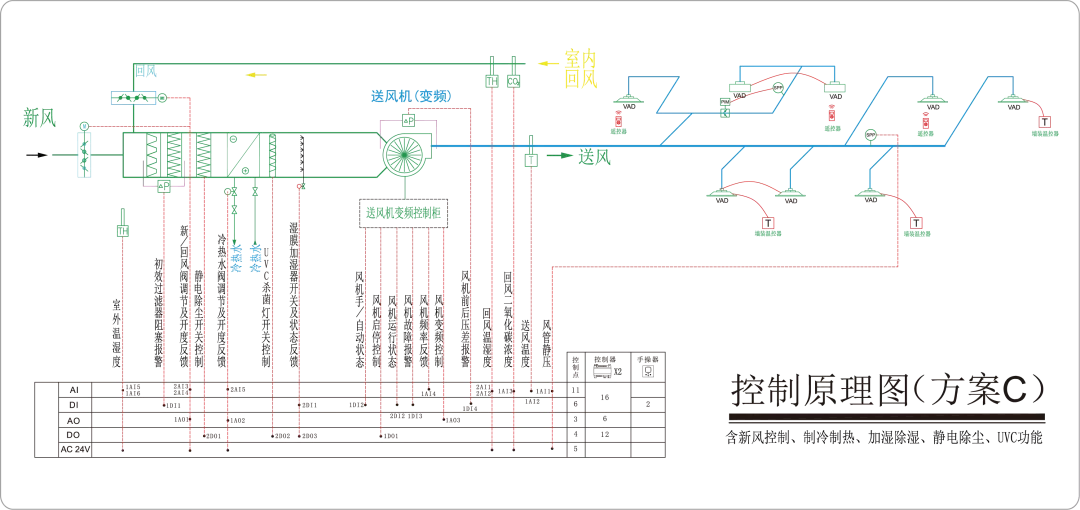

C方案系统原理图：

C方案系统原理图
